Instalacja gazowa w zakładzie nie kończy się na przewodach. Obejmuje również armaturę, urządzenia pomiarowe, zabezpieczenia oraz elementy związane z wentylacją i odprowadzaniem spalin.
Dobry projekt ma dać instalatorowi czytelne rozwiązania, a inwestorowi ograniczyć ryzyko kolizji i przeróbek na budowie. W ERAN projektujemy instalacje gazowe także dla firm i większych obiektów.
Zanim skupiłem się na projektowaniu, pracowałem również jako wykonawca. Dlatego patrzę na rysunek nie tylko pod kątem obliczeń, ale też montażu, dostępu do armatury i późniejszej obsługi instalacji.
Spis treści
- Czym jest instalacja gazowa w zakładzie?
- Co wchodzi w skład instalacji gazowej?
- Od czego zaczynamy projekt?
- Jak działa instalacja gazowa?
- Projekt a bezpieczeństwo
- Co powinna zawierać dokumentacja?
- Co przygotować przed zleceniem projektu?
Czym jest instalacja gazowa w zakładzie?
To układ doprowadzający gaz do urządzeń w zakładzie. Mogą to być kotły, nagrzewnice, palniki albo urządzenia technologiczne. Dokładny zakres zależy od rodzaju obiektu, parametrów gazu i urządzeń, które mają z niego korzystać.
Nie ma jednego schematu dobrego dla każdego zakładu. Inaczej projektujemy instalację dla kotłowni, inaczej dla hali z nagrzewnicami, a jeszcze inaczej dla urządzeń pracujących w procesie produkcyjnym.

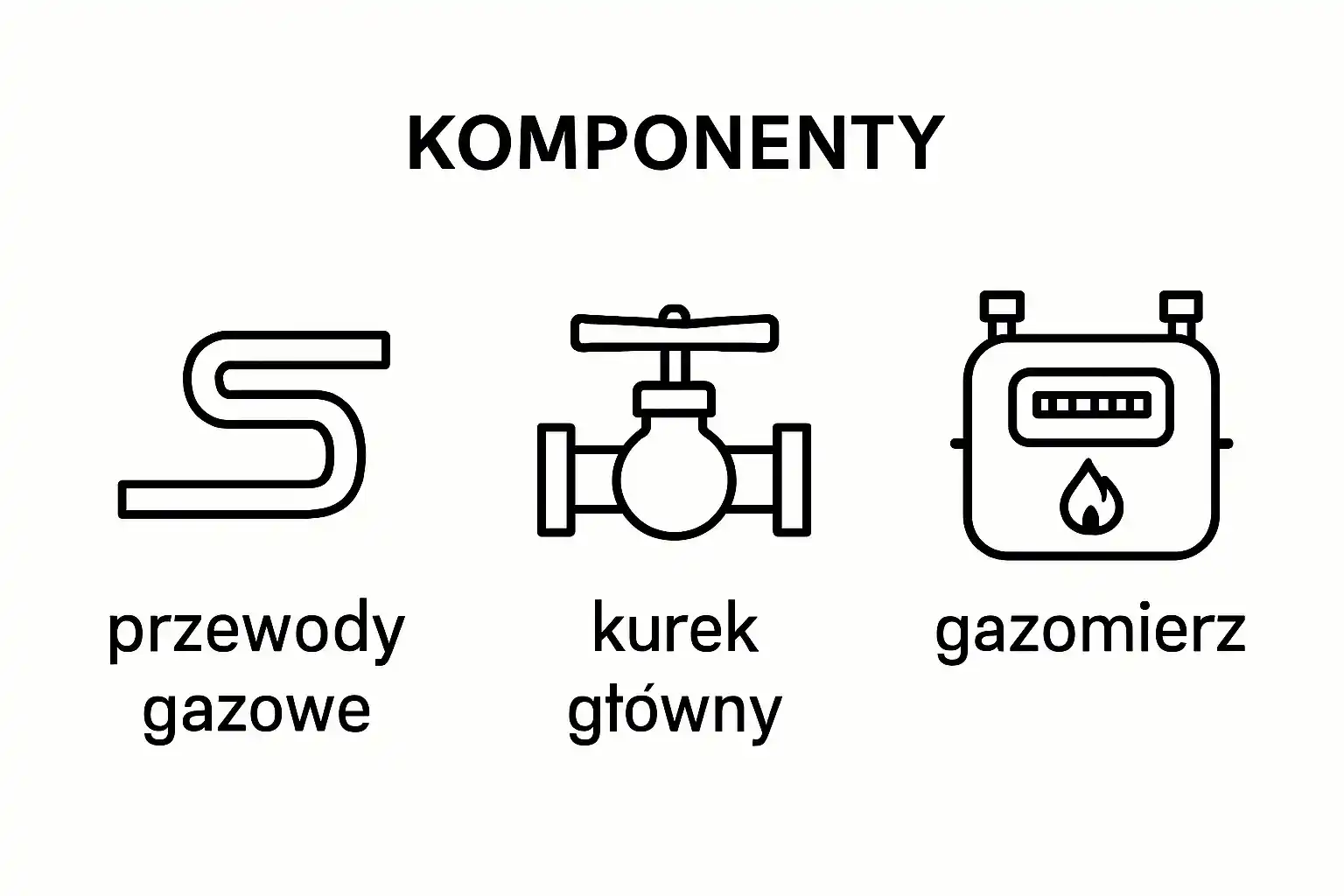

Co wchodzi w skład instalacji gazowej?
W zależności od inwestycji instalacja może obejmować:
- przewody doprowadzające gaz do urządzeń;
- armaturę odcinającą i regulacyjną;
- gazomierze oraz inne urządzenia pomiarowe;
- reduktory i zabezpieczenia ciśnienia;
- zawory bezpieczeństwa i urządzenia wykrywające nieprawidłowości;
- połączenia z kotłami, palnikami, nagrzewnicami lub urządzeniami technologicznymi;
- rozwiązania związane z wentylacją i odprowadzaniem spalin, jeżeli wymaga ich dane urządzenie.
Nie każdy zakład potrzebuje wszystkich tych elementów. Najpierw ustalamy rzeczywisty sposób korzystania z gazu, a dopiero później dobieramy rozwiązania.
Od czego zaczynamy projekt?
Projekt zaczynamy od danych, nie od rysowania przewodów. Potrzebujemy informacji o rodzaju gazu, miejscu jego doprowadzenia oraz urządzeniach, które mają pracować w obiekcie.
Sprawdzamy przede wszystkim:
- moc i wymagany przepływ gazu dla każdego urządzenia;
- parametry zasilania i warunki przyłączenia;
- układ pomieszczeń oraz możliwe trasy przewodów;
- istniejące instalacje, konstrukcję i miejsca potencjalnych kolizji;
- wymagania dotyczące wentylacji i odprowadzania spalin;
- wymagania pożarowe lub związane ze strefami zagrożenia wybuchem, jeżeli dotyczą inwestycji;
- dostęp do armatury, urządzeń pomiarowych i punktów wymagających obsługi.
Brakuje danych urządzenia? Nie zgadujemy. Prosimy o kartę techniczną albo potwierdzenie parametrów przez dostawcę technologii.
Zmiana urządzenia po zakończeniu projektu może oznaczać konieczność ponownego sprawdzenia średnic, spadków ciśnienia, wentylacji i zabezpieczeń. Dlatego decyzje technologiczne najlepiej zamknąć przed przygotowaniem końcowej dokumentacji.
Jak działa instalacja gazowa?
Gaz płynie od punktu zasilania do poszczególnych odbiorników. Po drodze armatura pozwala odciąć wybrany odcinek, a elementy regulacyjne utrzymują parametry wymagane przez urządzenia.
Projektant oblicza zapotrzebowanie na gaz i spadki ciśnienia. Na tej podstawie dobiera średnice przewodów oraz sprawdza, czy przy jednoczesnej pracy urządzeń instalacja będzie miała odpowiednie parametry.
Za mała średnica może powodować problemy z pracą odbiorników. Zbyt duża nie naprawi błędnej trasy ani niewłaściwie dobranej armatury. Liczy się cały układ, a nie pojedynczy element.
Projekt a bezpieczeństwo instalacji gazowej
Sam projekt nie daje gwarancji bezpieczeństwa. Ogranicza jednak ryzyko błędów, porządkuje przebieg instalacji i wskazuje wymagane zabezpieczenia.
W dokumentacji trzeba przewidzieć między innymi możliwość odcięcia gazu, dostęp do armatury oraz ochronę przewodów przed uszkodzeniem. Jeżeli instalacja współpracuje z urządzeniami spalającymi gaz, trzeba też uwzględnić wymagania dotyczące wentylacji i odprowadzania spalin.
Bezpieczeństwo zależy również od wykonania zgodnego z projektem, wymaganych prób i odbiorów oraz późniejszych przeglądów. Nie zastępujemy tych etapów obietnicą, że sam rysunek rozwiąże każdy problem.
Co powinna zawierać dokumentacja?
Zakres projektu zależy od inwestycji i procedury, w której dokumentacja będzie wykorzystana. Najczęściej przygotowujemy:
- opis przyjętych rozwiązań;
- rzuty z trasą przewodów i lokalizacją armatury;
- schemat instalacji;
- obliczenia zapotrzebowania na gaz i spadków ciśnienia;
- dobór średnic, armatury i zabezpieczeń;
- wytyczne dotyczące montażu, prób i odbioru;
- informacje potrzebne do koordynacji z architekturą i pozostałymi branżami.
W ERAN uzgadniamy przebieg instalacji z układem budynku oraz wyposażeniem technologicznym. Dzięki temu instalator nie musi na budowie zgadywać, którędy ominąć konstrukcję, wentylację albo inne przewody.
Gdzie wykorzystuje się instalacje gazowe w zakładach?
Gaz może zasilać między innymi:
- kotłownie i urządzenia grzewcze;
- nagrzewnice hal;
- piece i palniki przemysłowe;
- urządzenia technologiczne wykorzystywane w produkcji;
- urządzenia gastronomiczne w zapleczach zakładowych.
Ta lista pokazuje, dlaczego nie wystarczy skopiować rozwiązania z innego obiektu. Każde urządzenie ma własne wymagania dotyczące parametrów zasilania, wentylacji, spalin i obsługi.
Co trzeba wyłapać przed rozpoczęciem robót?
Problemy zaczynają się zwykle wtedy, gdy projekt powstaje na niepełnych danych albo bez koordynacji z technologią. Na etapie dokumentacji trzeba sprawdzić przede wszystkim:
- czy lista urządzeń jest ostateczna;
- czy przewody nie kolidują z konstrukcją i innymi instalacjami;
- czy da się wygodnie obsłużyć zawory i urządzenia pomiarowe;
- czy trasa pozwala wykonać wymagane przejścia i zabezpieczenia;
- czy urządzenia mają zapewnioną wentylację i odprowadzenie spalin;
- czy inwestor, architekt i dostawca technologii pracują na tych samych danych.
Z praktyki wykonawczej wiem, że czytelny rysunek oszczędza wiele rozmów na budowie. Projekt powinien odpowiadać na pytania instalatora, zanim pojawią się przeróbki i dodatkowe koszty.
A jeśli instalacja już istnieje?
Przy modernizacji zaczynamy od ustalenia rzeczywistego przebiegu i zakresu istniejącej instalacji. Stara dokumentacja pomaga, ale nie zawsze pokazuje późniejsze przeróbki.
Trzeba też sprawdzić parametry nowych urządzeń oraz wpływ zmian na pozostałą część układu. Czasem wystarczy przebudowa fragmentu, a czasem potrzebne są szersze zmiany.
Nie podejmujemy takiej decyzji wyłącznie na podstawie zdjęcia lub krótkiego opisu. Najpierw zbieramy materiały i ustalamy, czego brakuje do rzetelnej oceny.
Co przygotować przed zleceniem projektu?
Na początku najlepiej przekazać:
- rzuty budynku w aktualnej wersji;
- listę urządzeń gazowych i ich karty techniczne;
- warunki przyłączenia lub dostępne informacje o zasilaniu;
- opis procesu technologicznego związanego z gazem;
- informacje o istniejącej instalacji, jeżeli jest przebudowywana;
- termin i aktualny etap inwestycji;
- kontakt do architekta oraz projektantów pozostałych branż.
Nie masz wszystkich materiałów? Spokojnie. Wyślij materiały, które już posiadasz.
Wskażemy, czego potrzeba przed rozpoczęciem projektu.
Potrzebujesz projektu instalacji gazowej dla zakładu?
Projektujemy instalacje gazowe dla firm, zakładów i innych większych obiektów. Przed wyceną sprawdzamy rodzaj inwestycji, urządzenia, dostępne podkłady oraz oczekiwany zakres dokumentacji.
Nie obiecujemy rozwiązania przed zapoznaniem się z materiałami. Najpierw sprawdzamy warunki i mówimy wprost, co możemy przygotować.
Działasz w Gliwicach, Katowicach lub innej miejscowości na Śląsku? Napisz do nas albo zadzwoń pod numer 510 626 830.
Najczęściej zadawane pytania
Co to jest instalacja gazowa w zakładzie?
To układ doprowadzający gaz do odbiorników w obiekcie. Obejmuje przewody, armaturę, urządzenia pomiarowe i zabezpieczenia. Zakres instalacji zależy od rodzaju gazu, urządzeń oraz sposobu pracy zakładu.
Jakie elementy mogą wchodzić w skład instalacji?
Najczęściej są to przewody i armatura odcinająca lub regulacyjna. Instalacja może również obejmować urządzenia pomiarowe, reduktory, zabezpieczenia i połączenia z odbiornikami gazu. Nie każda instalacja potrzebuje identycznego zestawu elementów.
Czy projekt gwarantuje bezpieczeństwo?
Nie. Projekt ogranicza ryzyko błędów i wskazuje wymagane rozwiązania. Bezpieczeństwo zależy również od wykonania, prób i odbiorów. Wpływają na nie także obsługa i późniejsze przeglądy.
Jakie dane są potrzebne do rozpoczęcia projektu?
Potrzebne są przede wszystkim aktualne rzuty, lista urządzeń z parametrami, informacje o źródle gazu oraz dane o istniejących instalacjach. Przy obiektach technologicznych potrzebny jest również opis procesu i wymagań urządzeń.
