Jak działa rekuperacja — zasada działania i projekt

Zastanawiasz się, czy rekuperacja w Twoim domu rzeczywiście obniży rachunki za ogrzewanie, czy to tylko modny dodatek? Ten artykuł tłumaczy krok po kroku, jak działa wentylacja mechaniczna z odzyskiem ciepła i co decyduje o tym, czy system będzie działał sprawnie przez lata.

Rekuperacja — zasada działania w skrócie

Rekuperacja to mechaniczna wentylacja nawiewno-wywiewna z odzyskiem ciepła z powietrza wywiewanego. Centrala wentylacyjna (rekuperator) przepuszcza powietrze zużyte i świeże przez wymiennik ciepła, gdzie ciepło z powietrza usuwanego z domu podgrzewa powietrze nawiewane z zewnątrz - bez ich mieszania. Sprawność odzysku ciepła w dobrych centralach wynosi zwykle 80-95%, co realnie obniża koszty ogrzewania w sezonie grzewczym. Warunek: system działa tak dobrze, jak dobrze zaprojektowana jest instalacja kanałów i dobrana centrala do kubatury budynku - błąd w projekcie potrafi zniwelować całą oszczędność.

Dlaczego to ma znaczenie

Bez wentylacji mechanicznej dom traci ciepło przez okna uchylane na wywietrzenie - to najprostszy sposób na wymianę powietrza, ale też najbardziej kosztowny energetycznie. Rekuperacja pozwala wymieniać powietrze bez otwierania okien, jednocześnie odzyskując większość ciepła, które inaczej uciekłoby na zewnątrz.

W domach energooszczędnych i pasywnych rekuperacja przestaje być opcją, a staje się elementem koniecznym - bez niej trudno spełnić wymagany bilans energetyczny budynku. W zwykłym domu jednorodzinnym to inwestycja, która zwraca się przez niższe rachunki za ogrzewanie i lepszą jakość powietrza, szczególnie ważną dla alergików.

Jak działa rekuperacja - zasada działania

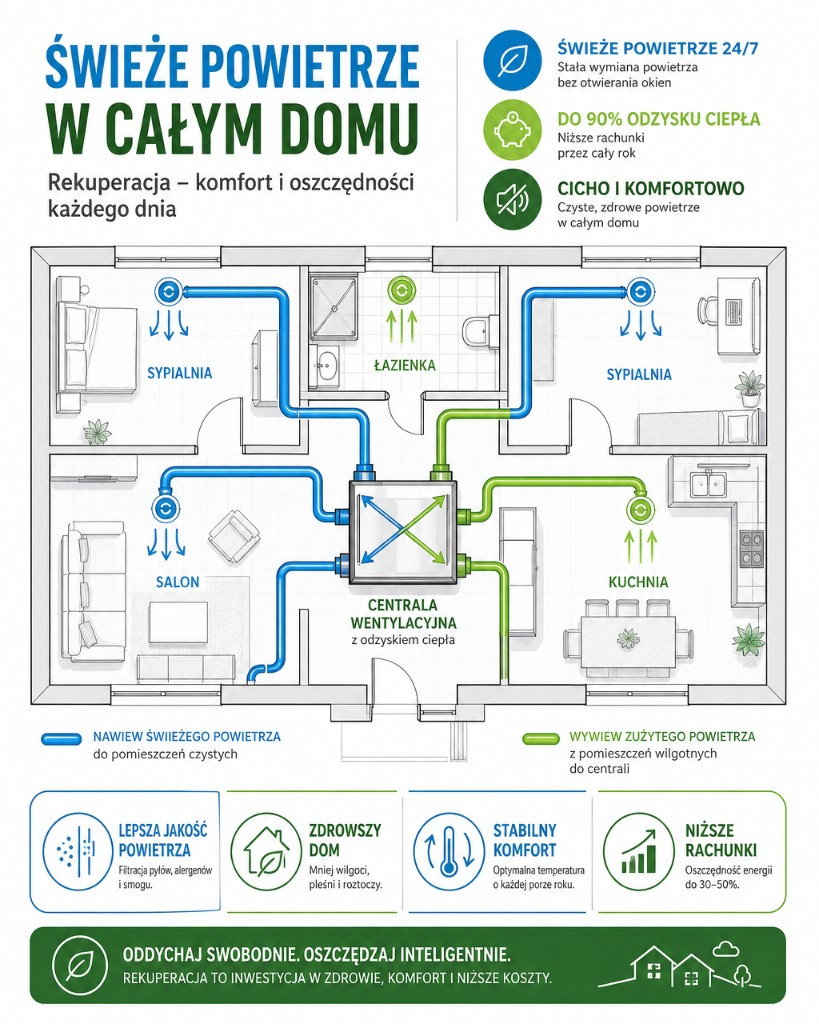

Centrala wentylacyjna z odzyskiem ciepła pracuje na dwóch niezależnych obiegach powietrza:

• Nawiew - świeże powietrze z zewnątrz trafia przez czerpnię, przechodzi przez wymiennik ciepła, ogrzewa się i jest rozprowadzane do pomieszczeń czystych (sypialnie, salon, pokoje dzieci).
• Wywiew - zużyte powietrze z pomieszczeń brudnych (kuchnia, łazienki, WC) jest zasysane, przechodzi przez ten sam wymiennik, oddaje ciepło i jest wyrzucane na zewnątrz.

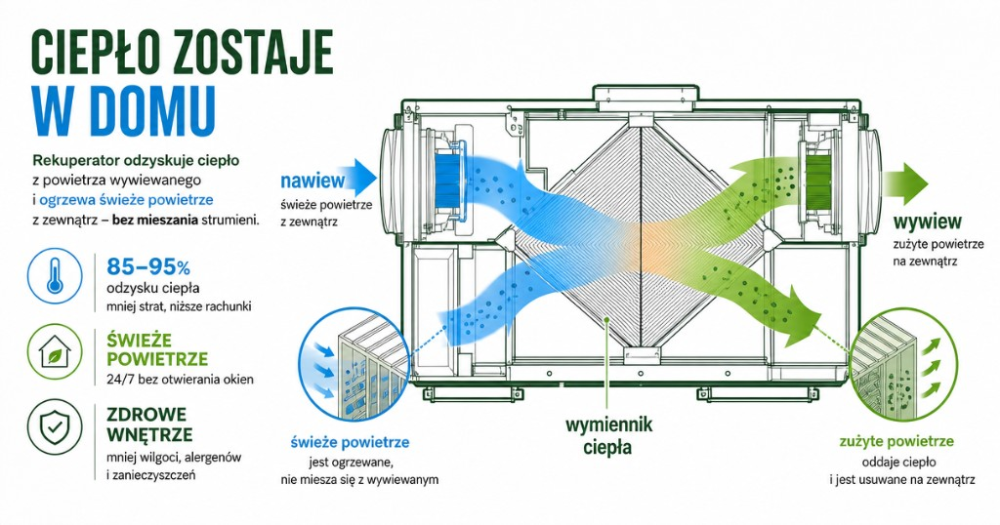

Kluczowy element to wymiennik ciepła (krzyżowy, przeciwprądowy lub obrotowy) - to w nim ciepło z powietrza wywiewanego przekazywane jest do powietrza nawiewanego, bez fizycznego mieszania się obu strumieni. Dzięki temu do domu nie wraca zużyte powietrze, a jedynie jego temperatura.

Sprawność odzysku ciepła w dobrych centralach wynosi 80-95%, ale to wartość laboratoryjna - w rzeczywistej instalacji zależy od szczelności budynku, długości kanałów i jakości ich wykonania. Źle zaprojektowana instalacja (zbyt długie kanały, za dużo załamań, nieszczelne połączenia) może obniżyć realną sprawność o kilkanaście do kilkudziesięciu procent.

Co decyduje o skuteczności systemu

• Dobór centrali do kubatury budynku - zbyt mała centrala nie zapewni wymaganej wymiany powietrza, zbyt duża generuje niepotrzebny hałas i zużycie energii elektrycznej.
• Projekt rozprowadzenia kanałów - trasy nawiewu i wywiewu muszą być zaprojektowane tak, by minimalizować opory przepływu i straty ciepła po drodze.
• Szczelność budynku - rekuperacja ma sens tylko w domu o odpowiedniej szczelności powietrznej; w nieszczelnym budynku znaczna część powietrza ucieka mimo instalacji.
• Filtracja powietrza - dobrej klasy filtry na czerpni chronią wymiennik i poprawiają jakość powietrza wewnątrz, ale wymagają regularnej wymiany.
• Bypass letni - funkcja pozwalająca latem pominąć wymiennik ciepła, żeby nie dogrzewać chłodnego nocnego powietrza napływającego do domu.

Czego potrzebujesz, żeby zaplanować rekuperację

• Projekt architektoniczny domu z rozkładem pomieszczeń i wysokością stropów
• Informację o planowanej szczelności budynku (standard energooszczędny czy pasywny)
• Miejsce techniczne na centralę wentylacyjną (strych, pomieszczenie gospodarcze, garaż)
• Dane o lokalizacji czerpni i wyrzutni powietrza względem działki i sąsiednich budynków
• Projekt instalacji wentylacji i rekuperacji sporządzony przez uprawnionego projektanta
• Czas: 2-3 tygodnie na projekt, jeśli podstawowy projekt architektoniczny domu jest już gotowy

Krok po kroku: jak zaplanować dobrze działającą rekuperację

1. Ustal zapotrzebowanie na wymianę powietrza

Projektant liczy wymaganą krotność wymiany powietrza na podstawie liczby mieszkańców, powierzchni i przeznaczenia pomieszczeń.

2. Zaprojektuj trasy kanałów nawiewu i wywiewu

Kanały powinny prowadzić możliwie najkrótszą drogą, z minimalną liczbą kolan i załamań.

3. Dobierz centralę wentylacyjną

Wybór centrali zależy od wymaganego strumienia powietrza, dostępnej przestrzeni technicznej i budżetu.

4. Zaplanuj lokalizację czerpni i wyrzutni

Czerpnia powietrza świeżego musi być oddalona od wyrzutni powietrza zużytego i od źródeł zanieczyszczeń.

5. Uwzględnij izolację akustyczną i termiczną kanałów

Kanały prowadzone przez nieogrzewane przestrzenie wymagają izolacji termicznej, żeby uniknąć kondensacji i strat ciepła.

6. Zweryfikuj projekt pod kątem szczelności budynku

Jeśli budujesz dom energooszczędny lub pasywny, projekt rekuperacji powinien być skoordynowany z projektem izolacji i stolarki okiennej.

Najczęstsze problemy i jak je rozwiązać

• Rekuperator hałasuje w sypialni - zwykle wynika ze złego doboru centrali lub braku tłumików akustycznych na kanałach.
• Zapach z kuchni wraca do salonu - błąd w projekcie stref nawiewu i wywiewu.
• Niska realna sprawność odzysku ciepła - najczęściej to efekt zbyt długich lub nieszczelnych kanałów.
• Oszronienie wymiennika zimą - rozwiązuje to nagrzewnica wstępna lub odpowiednia strategia rozmrażania.
• Zbyt sucha powietrze zimą - warto rozważyć wymiennik entalpiczny.

Narzędzia i zasoby

• Projekty wentylacji i rekuperacji dla klienta indywidualnego
• Projektowanie instalacji HVAC krok po kroku
• Wentylacja z rekuperacją - podstawy
• Rekuperacja w domu jednorodzinnym – ile można zaoszczędzić na ogrzewaniu?

FAQ

Czy rekuperacja się opłaca w zwykłym domu jednorodzinnym? Tak, jeśli budynek ma odpowiednią szczelność. Jaka jest realna sprawność odzysku ciepła w rekuperacji? Producenci deklarują 80-95%, realna wartość zależy od jakości wykonania instalacji. Czy rekuperacja wymaga otwierania okien zimą? Nie. Czy rekuperator trzeba czyścić? Tak, filtry wymagają regularnej wymiany. Czy rekuperacja działa też latem? Tak, dzięki funkcji bypass letni. Czy można dodać rekuperację do domu już wybudowanego? Można, wymaga to zaprojektowania tras kanałów w istniejącej przestrzeni.
