Projekt ogrzewania podłogowego dla domu z płytą fundamentową

Dom na płycie fundamentowej grzeje się inaczej niż budynek na tradycyjnych ławach fundamentowych — płyta ma większą masę termiczną i wolniej reaguje na zmiany temperatury, dlatego projekt ogrzewania podłogowego musi to uwzględniać już od pierwszego rysunku.

Projekt ogrzewania podłogowego dla domu z płytą fundamentową — podsumowanie

Ogrzewanie podłogowe na płycie fundamentowej wymaga izolacji minimum 20 cm styropianu XPS — cieńsza warstwa oznacza wyższe rachunki za ogrzewanie przez cały okres eksploatacji domu. Temperatura zasilania 30-35°C wystarcza przy dobrze dobranej izolacji, a w domach powyżej 100 m2 niezbędny jest podział na 2-3 strefy grzewcze z osobnymi rozdzielaczami.

Dlaczego to ma znaczenie

Płyta fundamentowa to często jedyny element akumulujący ciepło w całym domu. Źle dobrana izolacja albo zły rozstaw pętli grzewczych oznacza wyższe rachunki przez cały okres użytkowania budynku, a poprawki po wylaniu płyty praktycznie nie istnieją — to jeden z tych elementów budowy, gdzie błąd projektowy zostaje z Tobą na dekady.

Co uwzględnia dobry projekt

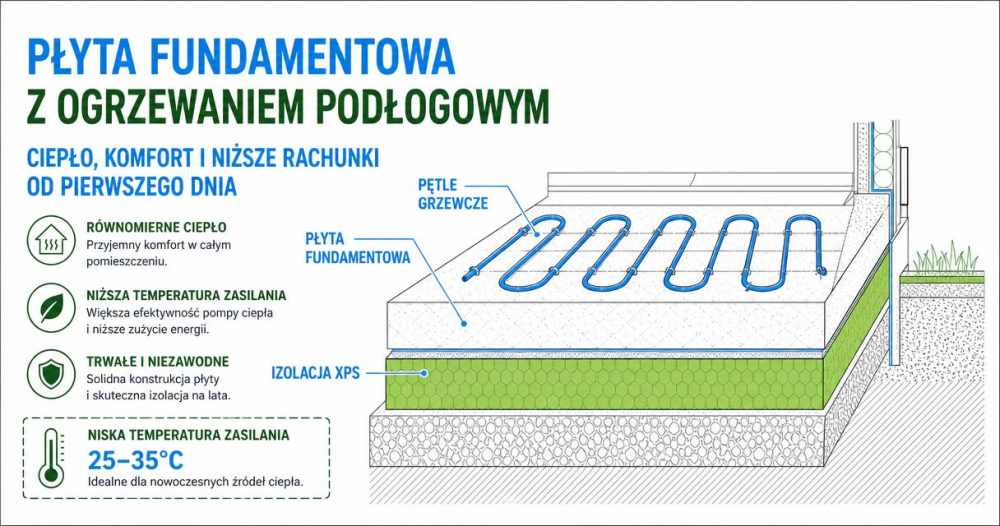

• Grubość i rodzaj izolacji pod płytą — minimum 20 cm styropianu XPS dla domu energooszczędnego, 30 cm w budynkach pasywnych.
• Temperaturę zasilania i bezwładność cieplną płyty — system pracuje przy niskiej temperaturze zasilania, zwykle 30-35°C, a płyta nagrzewa się od 24 do 48 godzin po zmianie nastawy.

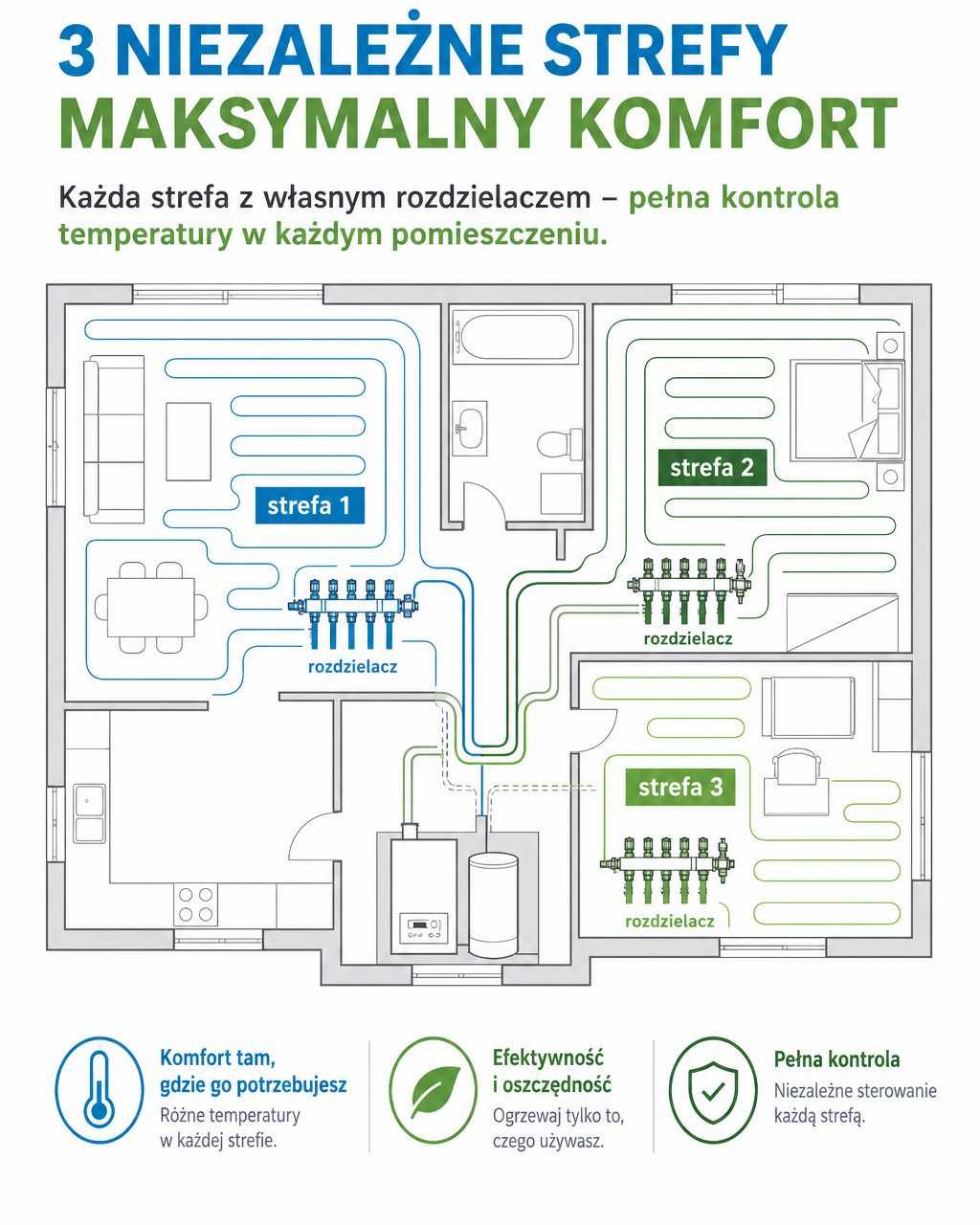

• Podział na strefy grzewcze — w domach powyżej 100 m2 warto zaplanować minimum 2-3 strefy z osobnymi rozdzielaczami.
• Rozstaw i długość pętli grzewczych — w łazienkach rozstaw 10-15 cm, w salonie i sypialniach 20-25 cm, a długość jednej pętli nie powinna przekraczać 100-120 metrów.
• Kompatybilność ze źródłem ciepła — układ najlepiej współpracuje z pompą ciepła pracującą przy niskiej temperaturze zasilania.

Krok po kroku: jak przebiega projektowanie

1. Analiza projektu architektonicznego i konstrukcji płyty

Projektant sprawdza układ pomieszczeń, grubość planowanej płyty oraz przewidywaną konstrukcję izolacji pod nią.

2. Dobór grubości i rodzaju izolacji

Na podstawie standardu energetycznego budynku dobierana jest grubość styropianu XPS — 20 cm dla domu energooszczędnego, nawet 30 cm w budynku pasywnym.

3. Podział budynku na strefy grzewcze

W domach powyżej 100 m2 projektant wyznacza 2-3 strefy grzewcze, każda z osobnym rozdzielaczem umożliwiającym niezależną regulację temperatury.

4. Projekt rozstawu i długości pętli grzewczych

Pętle rozmieszczane są gęściej w łazienkach (10-15 cm) i rzadziej w salonie czy sypialniach (20-25 cm), z zachowaniem maksymalnej długości pojedynczej pętli 100-120 metrów.

5. Dobór temperatury zasilania i źródła ciepła

System projektowany jest pod niską temperaturę zasilania 30-35°C, co najlepiej współgra z pompą ciepła i minimalizuje koszty eksploatacji.

6. Weryfikacja bezwładności cieplnej płyty

Projekt uwzględnia czas nagrzewania płyty (24-48 godzin) przy doborze automatyki sterującej, żeby uniknąć zbyt częstych i gwałtownych zmian nastaw.

Które rozwiązanie wybrać

System wodny niskotemperaturowy z pompą ciepła sprawdza się w większości nowych domów jednorodzinnych — temperatura zasilania 30-35°C daje oszczędności na ogrzewaniu rzędu 20-30% względem grzejników.

Ogrzewanie elektryczne na płycie ma sens w pojedynczym pomieszczeniu, ale nie jako główne źródło w domu powyżej 80 m2.

System z akumulacją ciepła w samej płycie działa dobrze w budynkach o bardzo dobrej izolacji, gdzie płyta grubości 12-15 cm pracuje jak duży zasobnik ciepła.

Układ dwustrefowy (parter podłogówka, piętro grzejniki) to rozsądny kompromis kosztowy w domach dwukondygnacyjnych.

Czego uniknąć

• Izolacji cieńszej niż 15 cm pod płytą.
• Braku podziału na strefy w domu powyżej 100 m2.
• Ogrzewania elektrycznego jako jedynego źródła w domu powyżej 80 m2.

Narzędzia i zasoby

• Projekt ogrzewania podłogowego
• Ogrzewanie podłogowe - kompletny przewodnik
• Jak dobrać optymalny system ogrzewania podłogowego
• Projekty pomp ciepła do domu

FAQ

Jak grubą izolację zastosować pod płytą fundamentową? Minimum to 20 cm styropianu XPS dla domu energooszczędnego, a 30 cm w budynkach pasywnych.

Ile stref grzewczych potrzebuje dom na płycie fundamentowej? W domach powyżej 100 m2 zaleca się minimum 2-3 strefy z osobnymi rozdzielaczami.

Jaka temperatura zasilania jest optymalna dla ogrzewania podłogowego na płycie? Zwykle 30-35°C przy dobrze dobranej izolacji — wyższa temperatura zwiększa koszty i pogarsza komfort.

Ile czasu płyta fundamentowa potrzebuje na nagrzanie się? Od 24 do 48 godzin po zmianie nastawy, dlatego automatyka nie powinna zmieniać temperatury zbyt często ani gwałtownie.

Czy ogrzewanie podłogowe na płycie fundamentowej współpracuje z pompą ciepła? Tak, to jedno z najbardziej efektywnych połączeń, ponieważ pompa ciepła pracuje najwydajniej właśnie przy niskich temperaturach zasilania.

Potrzebujesz projektu?

Jeśli budujesz dom na płycie fundamentowej i planujesz ogrzewanie podłogowe, skontaktuj się z ERAN — dobierzemy izolację, strefy i źródło ciepła dopasowane do Twojego domu.
