Jak zaprojektować instalację wodną w domu?

Projekt instalacji wodnej zaczyna się znacznie wcześniej niż dobór rur. Najpierw trzeba poznać układ budynku, liczbę użytkowników, sposób przygotowania ciepłej wody i miejsca, w których znajdą się urządzenia sanitarne. Dopiero na tej podstawie można zaplanować trasy przewodów i dobrać ich średnice.

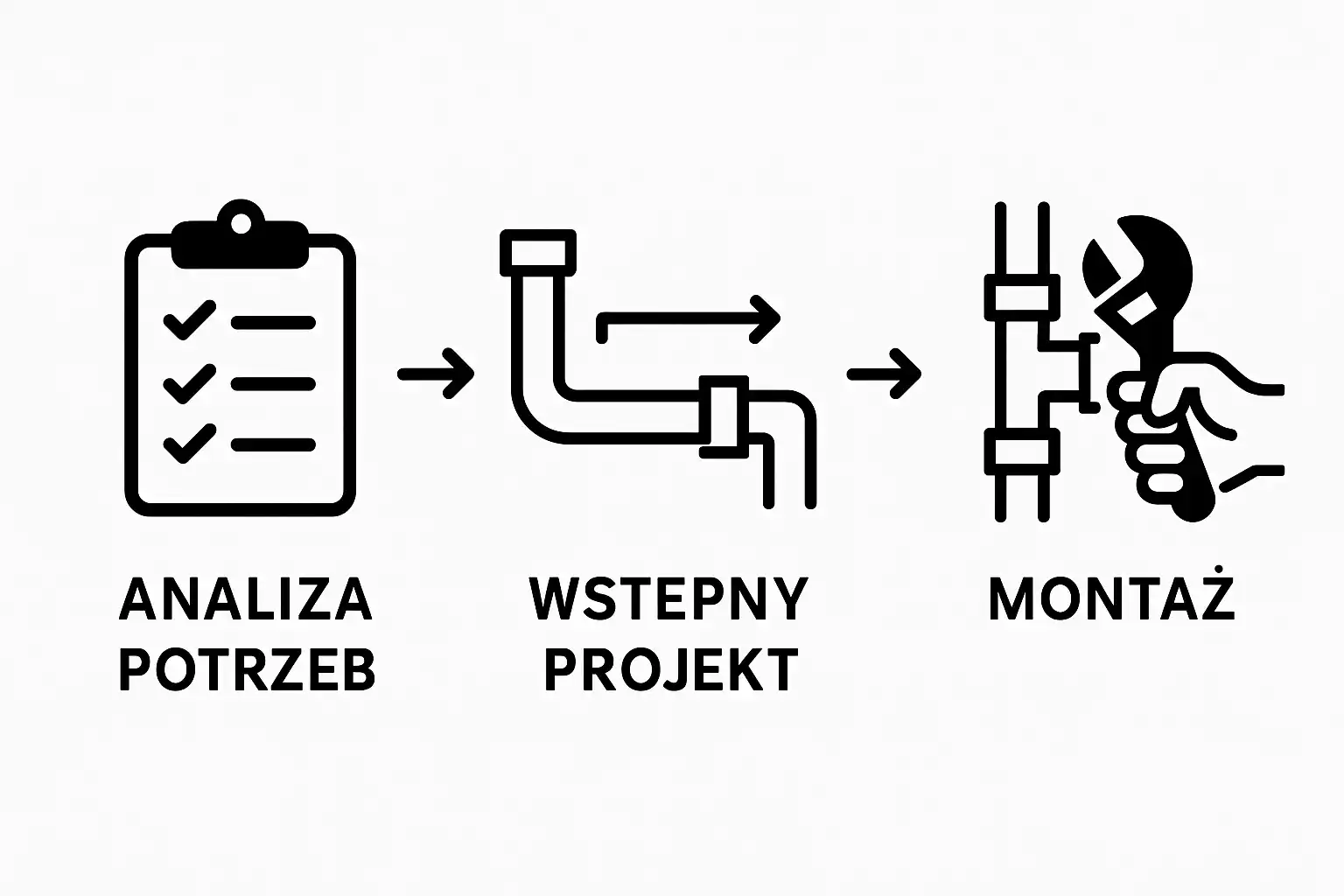

Ten poradnik pokazuje tok pracy projektanta. Nie jest instrukcją do samodzielnego wykonania dokumentacji, lecz podpowiada, jakie decyzje warto podjąć przed rozpoczęciem projektu.

Od czego zacząć projekt instalacji wodnej?

Najlepszym punktem wyjścia są aktualne rzuty architektoniczne. Powinny przedstawiać kuchnię, łazienki, pralnię, pomieszczenie techniczne i wszystkie miejsca, do których trzeba doprowadzić wodę.

Projektant potrzebuje również informacji o:

• liczbie osób korzystających z budynku,
• planowanych punktach poboru wody,
• źródle ciepła i sposobie przygotowania c.w.u.,
• lokalizacji wejścia wody do budynku i wodomierza,
• dostępnych warunkach przyłączenia do sieci,
• urządzeniach wymagających nietypowego podłączenia,
• przewidywanym sposobie prowadzenia instalacji.

W domu jednorodzinnym warto omówić także przyszłe zmiany. Dodatkowa łazienka, kuchnia letnia, podlewanie ogrodu albo możliwość podziału budynku mogą wpłynąć na układ instalacji.

Krok 1. Ustalenie punktów poboru

Na rzutach zaznacza się miejsca podłączenia umywalek, zlewów, wanien, natrysków, misek ustępowych, pralek, zmywarek i pozostałych urządzeń. Nie trzeba od razu wybierać każdego modelu, ale projektant powinien znać rodzaj urządzenia i jego planowane położenie.

Szczególnej uwagi wymagają elementy nietypowe, na przykład deszczownica o większym przepływie, wanna napełniana z dużą wydajnością, kilka łazienek używanych jednocześnie albo urządzenia technologiczne w lokalu usługowym.

Krok 2. Wybór sposobu rozprowadzenia przewodów

Instalację można prowadzić w układzie trójnikowym, rozdzielaczowym lub mieszanym. Wybór zależy od architektury budynku, liczby punktów poboru, dostępnego miejsca i oczekiwań inwestora.

Układ rozdzielaczowy ułatwia indywidualne odcinanie części instalacji, ale wymaga miejsca na rozdzielacze i większej liczby przewodów. Układ trójnikowy bywa prostszy, lecz jego zastosowanie trzeba ocenić w odniesieniu do długości tras i możliwych jednoczesnych poborów wody.

Nie ma jednego schematu właściwego dla każdego domu. Projekt powinien wynikać z konkretnego rzutu, a nie z gotowego zestawu rozwiązań.

Krok 3. Dobór średnic i sprawdzenie przepływów

Średnic przewodów nie powinno się dobierać wyłącznie na podstawie przyzwyczajenia. Projektant bierze pod uwagę rodzaj i liczbę punktów poboru, przewidywane jednoczesne użytkowanie oraz warunki zasilania budynku.

Zbyt mała średnica może powodować odczuwalne spadki ciśnienia. Nadmierne przewymiarowanie również nie jest korzystne: zwiększa objętość wody w przewodach i może wydłużać oczekiwanie na ciepłą wodę.

W bardziej rozbudowanych instalacjach wykonuje się obliczenia pozwalające sprawdzić przepływy, straty ciśnienia i pracę instalacji w niekorzystnych warunkach.

Krok 4. Ciepła woda i cyrkulacja

Sposób przygotowania c.w.u. wpływa na cały projekt. Inaczej planuje się instalację współpracującą z kotłem, pompą ciepła, podgrzewaczem pojemnościowym czy węzłem cieplnym.

Przy długich odcinkach pomiędzy źródłem ciepła a łazienką lub kuchnią warto przeanalizować cyrkulację. Może poprawić komfort, ale źle zaprojektowana lub stale pracująca zwiększa straty ciepła. Dlatego znaczenie mają trasy przewodów, izolacja i sposób sterowania pompą cyrkulacyjną.

Krok 5. Armatura i możliwość odcięcia instalacji

Projekt powinien określać lokalizację zaworów głównych oraz tych elementów, które pozwalają odłączyć wybraną część instalacji. Dostęp do armatury musi pozostać możliwy po wykonaniu zabudów i wykończeniu wnętrz.

W zależności od jakości wody oraz wymagań urządzeń mogą być potrzebne dodatkowe elementy, takie jak filtry, reduktory ciśnienia lub zabezpieczenia przed przepływem zwrotnym. Ich dobór wynika z warunków konkretnej instalacji.

Krok 6. Koordynacja z innymi instalacjami

Przewody wodne konkurują o miejsce z kanalizacją, ogrzewaniem, wentylacją, instalacją elektryczną i konstrukcją budynku. Koordynacja jest szczególnie ważna w strefach łazienek, w pomieszczeniu technicznym oraz przy przejściach przez ściany i stropy.

Wczesne uzgodnienie tras pozwala ograniczyć późniejsze przeróbki. Dotyczy to również wnętrz: zmiana położenia umywalki, wyspy kuchennej lub pralki może wymagać korekty podejść.

Jakie materiały wybiera projektant?

Materiał jest ważny, ale nie powinien być pierwszą decyzją. Najpierw ustala się wymagane parametry, sposób prowadzenia przewodów i warunki pracy instalacji. Dopiero później można porównać dostępne systemy pod względem trwałości, montażu, rozszerzalności cieplnej i zaleceń producenta.

Projekt nie musi narzucać jednego producenta, jeżeli nie ma ku temu technicznego powodu. Powinien natomiast jasno określać wymagania, które musi spełnić zastosowany system.

Co zawiera gotowy projekt?

Zakres dokumentacji ustala się przed rozpoczęciem pracy. Najczęściej projekt instalacji wodnej zawiera:

• opis techniczny,
• rzuty z trasami i średnicami przewodów,
• lokalizację armatury i najważniejszych urządzeń,
• rozwinięcia lub schematy, jeżeli są potrzebne,
• wyniki wymaganych obliczeń,
• wytyczne dotyczące izolacji i prowadzenia instalacji,
• informacje potrzebne do koordynacji z innymi branżami.

Projekt instalacji wodnej może być częścią szerszej dokumentacji wod-kan obejmującej również kanalizację sanitarną. Zakres obu instalacji opisujemy w poradniku projekt instalacji wod-kan domu jednorodzinnego.

Czego nie należy mylić z projektem instalacji wodnej?

Instalacja wewnętrzna nie jest tym samym co przyłącze wodociągowe. Przyłącze łączy nieruchomość z siecią i jest opracowywane na podstawie warunków właściwego przedsiębiorstwa wodociągowo-kanalizacyjnego.

Jeżeli inwestycja wymaga obu opracowań, warto zlecić je równolegle. Więcej informacji znajdziesz w artykule projekt przyłącza wody do domu.

Najczęstsze błędy przed rozpoczęciem projektowania

• praca na nieaktualnych rzutach,
• brak ustalonego miejsca źródła ciepła,
• pominięcie cyrkulacji mimo długich tras,
• późna zmiana wyposażenia łazienek,
• brak miejsca na rozdzielacze i armaturę,
• nieuwzględnienie instalacji ogrodowej lub gospodarczej,
• rozpoczęcie prac przed skoordynowaniem branż.

Najwięcej problemów pojawia się wtedy, gdy każda branża jest projektowana osobno na innym etapie. Dlatego przed rozpoczęciem dokumentacji warto zebrać aktualne materiały i ustalić wspólne założenia.

FAQ

Czy instalację wodną można zaprojektować przed wyborem urządzeń sanitarnych?

Tak, ale trzeba znać ich rodzaj i planowane położenie. Nietypowe urządzenia lub większe wymagane przepływy należy zgłosić projektantowi.

Czy każdy dom potrzebuje cyrkulacji ciepłej wody?

Nie. Zależy to od długości przewodów, sposobu przygotowania c.w.u. i oczekiwanego komfortu.

Czy projekt określa producenta rur?

Nie zawsze. Dokumentacja może wskazywać wymagania techniczne i przykładowy system bez narzucania jednej marki.

Czy projekt instalacji wodnej obejmuje kanalizację?

Tylko wtedy, gdy taki zakres został ustalony. Warto przed wyceną potwierdzić, czy zamówienie obejmuje samą wodę, pełną instalację wod-kan oraz ewentualne przyłącza.
