Projektowanie wydajnej wentylacji w Śląskich halach przemysłowych to wyzwanie, gdzie liczą się nie tylko realne potrzeby obiektu, ale również zgodność z obowiązującymi normami PN-EN i przepisami bezpieczeństwa. Błędna ocena na etapie analizy potrafi skutkować kosztownymi przeróbkami oraz problemami z odbiorem systemu, a dokumentacja techniczna i selekcja rozwiązań mają kluczowy wpływ na przyszły komfort pracy i budżet inwestycji. Odkryjesz praktyczne kroki, które pomogą uniknąć typowych błędów i zapewnią efektywność każdej instalacji.
Spis treści

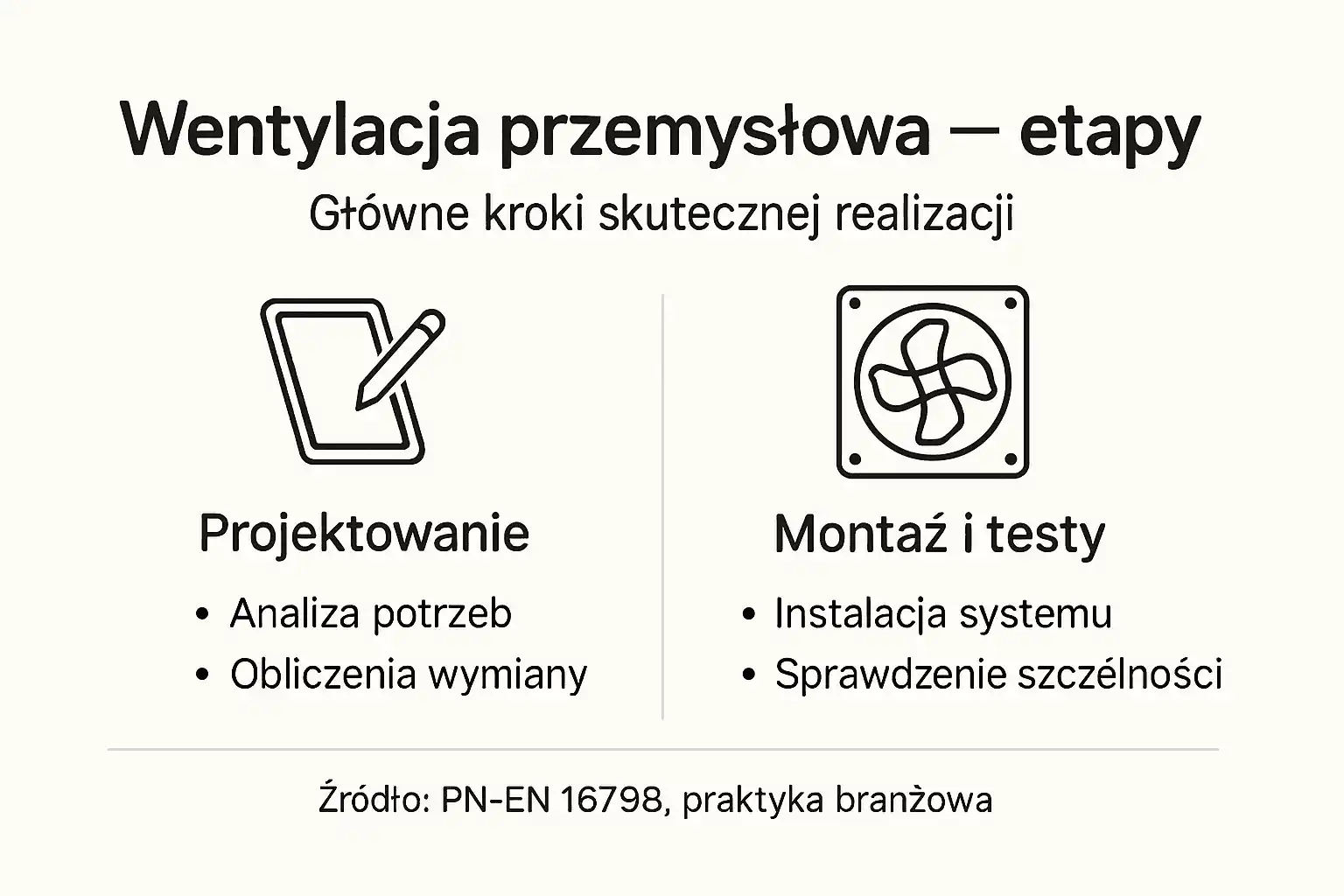

- Krok 1: Przeanalizuj potrzeby oraz wymagania techniczne budynku
- Krok 2: Zaprojektuj optymalny system wentylacji
- Krok 3: Zainstaluj system zgodnie z wytycznymi projektu
- Krok 4: Przeprowadź testy i odbierz instalację wentylacyjną
Szybkie podsumowanie
| Kluczowy Punkt | Wyjaśnienie |
|---|---|
| 1. Zrozum potrzeby budynku | Dokładna analiza przeznaczenia budynku jest kluczowa dla efektywnego zaprojektowania wentylacji. |
| 2. Uwzględnij normy i przepisy | Zachowanie zgodności z normami PN-EN i przepisami Kodeksu pracy jest obowiązkowe dla efektywności systemu. |
| 3. Testuj system przed oddaniem | Przeprowadzenie testów technicznych zapewnia, że wentylacja działa zgodnie z projektem oraz spełnia wymagania. |
| 4. Opracuj detale instalacji | Precyzyjne wykonanie montażu oraz przygotowanie dokumentacji są kluczowe, aby uniknąć przyszłych problemów. |
| 5. Utrzymuj dokumentację z testów | Dokumentacja testów i wyników jest niezbędna dla późniejszej aprobaty przez organy nadzoru. |
Krok 1: Przeanalizuj potrzeby oraz wymagania techniczne budynku
Zanim zaproektujesz system wentylacyjny, musisz dokładnie zrozumieć, co budynek naprawdę potrzebuje. Ta analiza jest fundamentem całego projektu i stanowi różnicę między instalacją, która funkcjonuje sprawnie, a tą, która generuje problemy przez lata.
Zacznij od zbadania przeznaczenia budynku i jego poszczególnych stref. Każdy obszar ma inne wymagania dotyczące wymiany powietrza, a błędna ocena na tym etapie prowadzi do nadmiernych kosztów eksploatacji lub niewystarczającej wentylacji.
Określ typ pracy i rodzaj zagrożeń
W obiektach przemysłowych musisz uwzględnić rzeczywisty charakter pracy oraz obecne w powietrzu substancje. Przepisy dotyczące systemów wentylacyjnych wymagają dostosowania wymiany powietrza do konkretnych warunków. Obiekty z emisją oparów chemicznych, strefami zagrożenia wybuchem lub wysoką zawartością pyłów potrzebują rozwiązań specjalistycznych.
Zewzględu na charakterystykę pracy, zbierz informacje o:
- Liczbie pracowników na poszczególnych stanowiskach
- Rodzajach substancji szkodliwych lub niebezpiecznych
- Godzinach pracy i zmianach operacyjnych
- Potencjalnych strefach zagrożenia wybuchem
- Poziomach hałasu i temperatury w pomieszczeniach
Ta informacja jest niezbędna do obliczenia minimalne wymagane natężenia wymiany powietrza i doboru odpowiednich filtrów.
Sprawdź istniejącą dokumentację budynku
Zeznaj plany architektoniczne, inżynieryjne i wszelkie wcześniejsze projekty wentylacji. Dokumentacja pokazuje rzeczywistą geometrię budynku, umiejscowienie przegród, schodów i kanałów. To zaoszczędzi ci czasu podczas projektowania tras kanałów.
Przejrzyj również raporty z poprzednich inspekcji, audytów energetycznych lub ocen warunków pracy. Jeśli instalacja już istnieje, dokumentacja jej stanu uzupełni twój obraz obecnej sytuacji.
Prawidłowa analiza potrzeb na wczesnym etapie eliminuje kosztowne przeróbki po montażu i gwarantuje zgodność z przepisami bezpieczeństwa.
Uwzględnij normy i standardy techniczne
PN-EN 16798 oraz przepisy Kodeksu pracy ustalają minimalne wymagania efektywności i jakości powietrza. Zapoznaj się z obowiązującymi normami europejskimi dla typu budynku, z którym pracujesz. To nie jest opcjonalne, lecz obowiązkowe dla uzyskania aprobaty organów nadzoru.
Na koniec tej fazy powinieneś mieć pełny obraz potrzeb funkcjonalnych i regulacyjnych. To daje ci solidną podstawę do przejścia do następnego kroku projektowania.
Rada praktyczna: Zawsze przeprowadź wizję lokalną w obiekcie i porozmawiaj bezpośrednio z przyszłymi użytkownikami – dostaniesz informacje, których nie znajdziesz w żadnej dokumentacji.
Krok 2: Zaprojektuj optymalny system wentylacji
Teraz przychodzi najtrudniejsza część – stworzenie systemu wentylacji, który rzeczywiście spełni wszystkie potrzeby. Projekt musi balansować między wymaganiami technicznymi, efektywnością energetyczną a rzeczywistościami budowy i budżetu.
Zacznij od obliczenia rzeczywistego zapotrzebowania na wymianę powietrza. To nie jest strzał w ciemno, a precyzyjne wyliczenie oparte na liczbie osób, rodzajach prac i zawartości substancji w powietrzu. Każdy kubiczny metr powietrza, który będzie przemieniać się w budynku, powinien być dokładnie zaplanowany.
Wybierz typ systemu wentylacji
Decyzja o wyborze między wentylacją grawitacyjną, mechaniczną czy hybrydową wpłynie na całą architekturę instalacji. W obiektach przemysłowych najczęściej pracujesz z wentylacją mechaniczną, która daje ci pełną kontrolę nad natężeniem i jakością powietrza.
Rozważ te opcje w zależności od Twoich warunków:
- Wentylacja wyłącznie doziemna dla niskoenergetycznych instalacji
- Systemy ze sprężaniem powietrza dla strefy zagrożenia wybuchem
- Wentylacja ze zwrotnicą ciepła dla oszczędności energii
- Systemy modułowe dla elastyczności w przyszłości
Każdy typ ma swoje zalety i ograniczenia – wybór zależy od specyfiki obiektu.
Oto porównanie typów systemów wentylacji przemysłowej wraz z ich kluczowymi korzyściami i ograniczeniami:
| Typ systemu | Główna zaleta | Największe ograniczenie | Zalecenia dla obiektów |
|---|---|---|---|
| Grawitacyjny | Brak zużycia energii | Ograniczona kontrola przepływu | Małe, niskoenergetyczne obiekty |
| Mechaniczny | Pełna regulacja jakości powietrza | Wyższy koszt eksploatacji | Strefy zagrożenia lub duże obiekty |
| Hybrydowy | Elastyczność i oszczędność energii | Złożona obsługa i serwis | Obiekty o zmiennych potrzebach |
Zaprojektuj sieć kanałów i rozmieszczenie urządzeń
Tutaj matematyka spotyka się z praktyczną rzeczywistością budynku. Musisz określić średnice kanałów, ich przebiegi, umiejscowienie wentylatorów i filtów. Normy PN-EN dotyczące projektowania wentylacji definiują minimalne wymagania efektywności i parametry techniczne, które muszą być spełnione.
Praktycznie oznacza to:
- Wyliczenie średnic kanałów na podstawie prędkości przepływu powietrza
- Określenie lokalnych strat ciśnienia w systemie
- Rozmieszczenie wyrzutów i wlotów powietrza w strategicznych punktach
- Zabezpieczenie przed przepływami zwrotnymi w strefach zagrożenia
Prawidłowe rozmieszczenie kanałów zmniejsza straty energii i eliminuje “martwe strefy” bez przepływu powietrza.
Systemy wentylacji w budynkach przemysłowych wymagają również zaplanowania punktów konserwacyjnych, gdzie możliwe będzie oczyszczanie filtrów i inspekcja kanałów. To pozornie mały szczegół, ale ratuje setki godzin pracy podczas eksploatacji.
Wskazówka praktyczna: Rysuj schemat przepływu powietrza zanim zaproektujesz pierwszą średnicę kanału – wizualizacja pokazuje problemy, których kalkulacje mogą przegapić.
Krok 3: Zainstaluj system zgodnie z wytycznymi projektu
Montaż to moment, w którym teoria spotyka się z rzeczywistością budowy. Tutaj każdy szczegół z projektu musi być realizowany precyzyjnie, bo błędy w tej fazie są trudne i kosztowne do naprawy.
Osób pracujących na budowie musisz wyposażyć w kopię dokumentacji projektowej i upewnić się, że każdy rozumie, co ma robić. System wentylacji to nie coś, co można “poprawić sobie” później – musi być złożony zgodnie z planem.
Przygotuj stanowisko i materiały
Zanim pierwszy kanał trafi na ścianę, przygotuj wszystkie materiały i narzędzia. Sprawdź dostawę kanałów, złączek, wentylatorów i pozostałych komponentów względem listy materiałowej z projektu. Brakujące części oznaczają opóźnienia w harmonogramie.
Zapewnienie dostępu do urządzeń jest kluczowe na tym etapie. Kanały, centrale wentylacyjne i nawiewniki muszą być rozmieszczone w miejscach, gdzie będzie możliwa ich przyszła konserwacja i wymiana. To wymaga zaplanowania na etapie montażu, a nie dodatkowych prac później.
Montuj komponenty w określonej sekwencji
Instalacje wentylacji mechanicznej muszą być wykonane przez wykwalifikowany personel zgodnie z dokumentacją projektową. Oznacza to, że montaż powinien następować w tej kolejności:
- Montaż głównych kanałów i elementów nośnych
- Instalacja centralnego urządzenia wentylacyjnego
- Połączenie kanałów wtórnych i rozdzielających
- Montaż nawiewników i wywiewów w ustalonych miejscach
- Instalacja filtów, zaworów i elementów regulacyjnych
- Testowanie szczelności całego systemu
Każdy krok wpływa na następny, więc pomieszanie kolejności może prowadzić do problemów z przepływem powietrza. Instalacje wentylacji mechanicznej zgodnie z normami zapewnia zarówno efektywność działania, jak i bezpieczeństwo pożarowe.
Zawsze sprawdzaj połączenia kanałów pod kątem szczelności podczas montażu – będzie to o wiele trudniejsze do zmiany po zakończeniu prac.
Bezpieczeństwo pracowników jest tu priorytetem. Przestrzegaj wymogów bezpieczeństwa i higieny pracy oraz zabezpieczeń przeciwpożarowych w każdej fazie montażu. Niektóre elementy mogą wymagać specjalnych uprawnień lub certyfikatów.
Rada praktyczna: Rób zdjęcia poszczególnych etapów montażu – będą nieocenione przy rozwiązywaniu problemów w przyszłości i stanowią dokumentację dla organów nadzoru.
Krok 4: Przeprowadź testy i odbierz instalację wentylacyjną

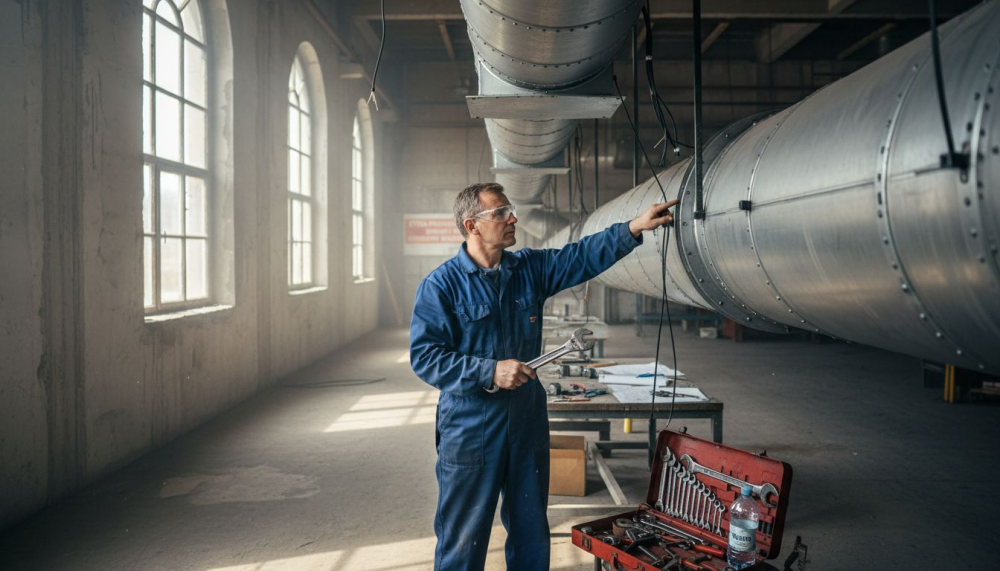

Montaż to dopiero połowa drogi. Przed oddaniem systemu do użytku musisz upewnić się, że rzeczywiście działa tak, jak był zaprojektowany. Testy to nie formalność, lecz gwarancja, że inwestycja spełni swoje zadanie.
Przeprowadzenie szczegółowych testów technicznych obejmuje sprawdzenie przepływu powietrza, hałasu, szczelności i zgodności z projektem. Wszystkie wyniki muszą być dokumentowane, ponieważ stanowią podstawę do udzielenia aprobaty przez organy nadzoru.
Sprawdź przepływy powietrza i parametry techniczne
Zacznij od pomiaru rzeczywistego natężenia przepływu powietrza w każdej strefie. Użyj anemometru lub innego urządzenia pomiarowego, aby porównać wartości z projektem. Różnice poniżej 10% są zazwyczaj akceptowalne, ale wszystko zależy od specyfiki obiektu.
Sprawdź następujące parametry:
- Natężenie przepływu powietrza nawiewanego i wywiewanego
- Równomierność rozkładu powietrza w poszczególnych pomieszczeniach
- Ciśnienie panujące w systemie i każdym kanale
- Stabilność pracy urządzeń przy różnych obciążeniach
Rozbieżności zazwyczaj wynikają z błędów przy montażu kanałów lub uszkodzeniami podczas budowy. Musisz zidentyfikować problem i wdrożyć korektę.
Zmierz hałas i sprawdź szczelność
Silniki wentylatorów i przepływ powietrza generują hałas. Zmierz poziom hałasu w pomieszczeniach, gdzie pracownicy przebywają przez dłuższy czas. Normy określają maksymalne dopuszczalne poziomy dla różnych typów prac.
Szczelność systemu jest równie ważna. Przecieki powietrza zmniejszają efektywność całej instalacji i prowadzą do marnotrawstwa energii. Przeprowadź test szczelności, aby wyłapać wszelkie problemy na tym etapie.
Podsumowując proces odbioru instalacji wentylacyjnej, poniżej znajdziesz zestawienie najważniejszych parametrów do weryfikacji:
| Parametr | Cel pomiaru | Wynik docelowy | Wpływ na użytkowanie |
|---|---|---|---|
| Przepływ powietrza | Efektywność wentylacji | Odchylenie do 10% | Komfort pracy i zgodność z normami |
| Poziom hałasu | Ochrona zdrowia pracowników | Zgodny z normą PN-EN | Bezpieczeństwo i ergonomia |
| Szczelność kanałów | Minimalizacja strat energii | Brak wykrytych przecieków | Niskie koszty eksploatacji |
| Ciśnienie w systemie | Stabilna praca urządzeń | Zgodne z projektem | Brak awarii i optymalna wydajność |
Dokumentacja z testów to Twoja ochrona prawna – zachowaj wszystkie wyniki pomiarów i protokoły inspekcji.
Sporządź raport i uzyskaj akceptację
Zeznaj wszystkie wyniki testów w protokole odbioru instalacji. Raport powinien zawierać zestawienie parametrów mierzonych versus wymagane, wraz z opisem wszelkich odkrytych problemów i podjętych działań naprawczych.
Przedstaw raport inspektorom i odpowiednim organom nadzoru. Ich podpis potwierdza, że system spełnia wymagania bezpieczeństwa i jest gotów do użytku. To pismo będzie wymagane przy ubieganiu się o pozwolenia lub certyfikaty energetyczne.
Porada praktyczna: Zaproś inwestora i użytkowników do udziału w testach – będą wtedy zaznajomieni z parametrami systemu i będą wiedzieć, jak interpretować przyszłe odczyty monitoringu.
Skuteczna wentylacja w budynkach przemysłowych dzięki profesjonalnym rozwiązaniom
Projektowanie i realizacja systemów wentylacji mogą być wyzwaniem wymagającym precyzyjnej analizy potrzeb, zgodności z normami oraz perfekcyjnego montażu. Jeśli zależy Ci na bezpieczeństwie, efektywności energetycznej i długotrwałej niezawodności instalacji to warto zaufać specjalistom, którzy doskonale rozumieją te wymagania i potrafią je wdrożyć w praktyce.

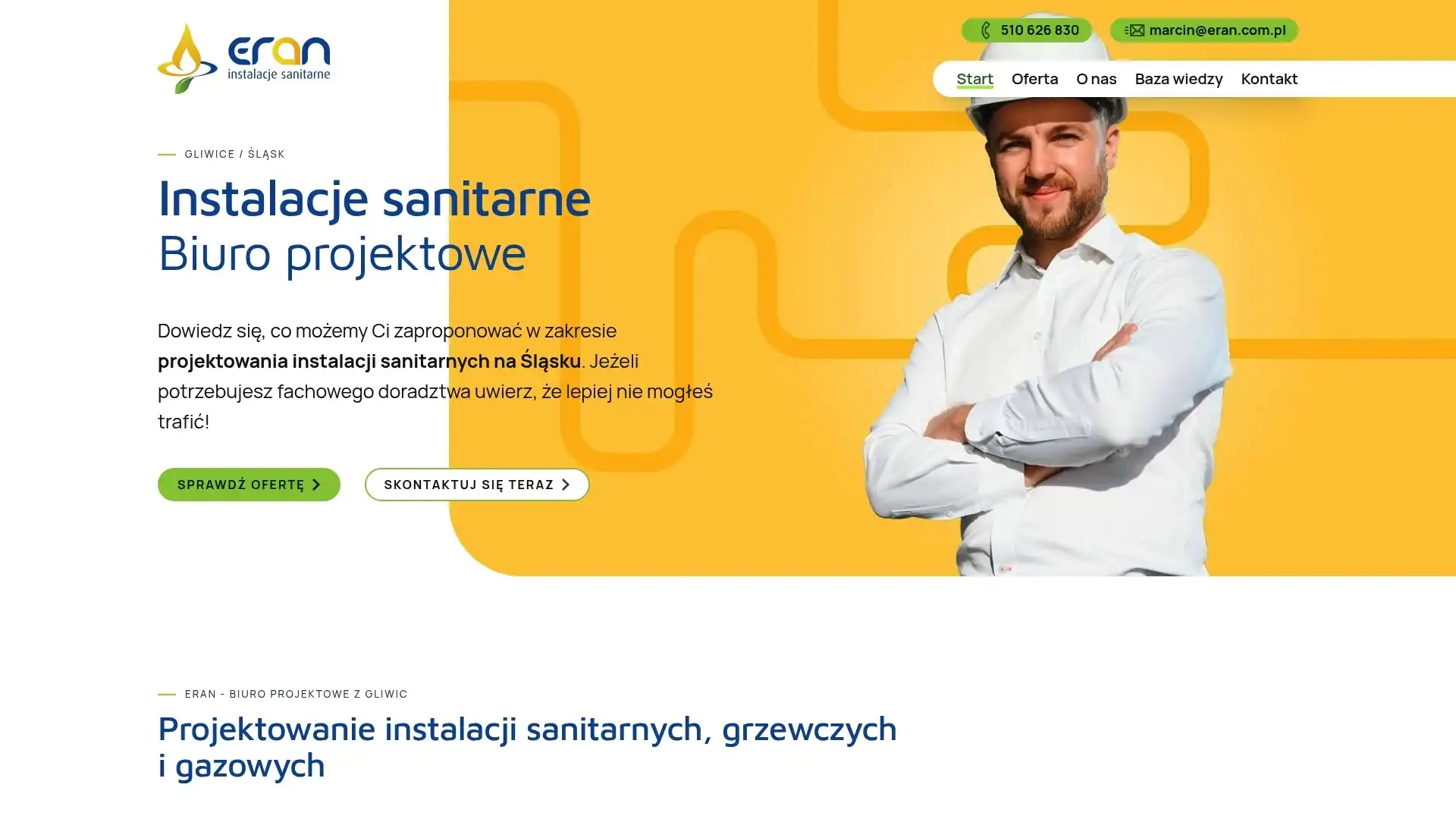

Odwiedź https://eran.com.pl i skorzystaj z usług biura projektowego, które tworzy kompleksowe dokumentacje techniczne oraz projekty wentylacji dostosowane do specyfiki Twojego obiektu. Nasz zespół ekspertów z województwa Śląskiego pomoże Ci uniknąć kosztownych błędów przy montażu i zapewni zgodność z obowiązującymi przepisami. Nie zwlekaj z podjęciem decyzji – precyzyjne zaprojektowanie i wdrożenie wentylacji to gwarancja zdrowego i bezpiecznego środowiska pracy.
Sprawdź więcej informacji na stronie Eran – Biuro projektowe instalacji technicznych i zacznij współpracę z partnerem, który zajmie się Twoim projektem od analizy potrzeb po odbiór instalacji.
Najczęściej zadawane pytania
Jak przeanalizować potrzeby wentylacyjne budynku przemysłowego?
Aby skutecznie przeanalizować potrzeby wentylacyjne, zbadaj przeznaczenie budynku oraz rodzaje substancji występujących w powietrzu. Zbierz informacje o liczbie pracowników, godzinach pracy oraz poziomach hałasu. Skoncentruj się na dokładności danych, aby uniknąć nieefektywnej wentylacji.
Jakie są kluczowe normy dotyczące systemów wentylacyjnych?
Kluczowe normy, takie jak PN-EN 16798 oraz przepisy Kodeksu pracy, ustalają minimalne wymagania dotyczące efektywności i jakości powietrza w budynkach. Zapoznaj się z nimi na początku projektu, aby zapewnić zgodność ze standardami i uniknąć kosztownych poprawek. Zastosuj się do nich już w fazie projektowania.
Jakie są etapy projektowania systemu wentylacji?
Etapy projektowania obejmują analizę potrzeb, wybór typu systemu, projektowanie sieci kanałów oraz rozmieszczenie urządzeń. Każdy etap powinien być realizowany zgodnie z wcześniej zgromadzonymi danymi oraz normami. Upewnij się, że każdy krok jest dokładnie przemyślany, aby zapewnić efektywność systemu.
Jak przeprowadzić testy systemu wentylacyjnego?
Testy systemu wentylacyjnego powinny obejmować pomiar przepływu powietrza, hałasu oraz szczelności. Wykonaj te pomiary zgodnie z dokumentacją projektową i porównaj wyniki z wymaganiami. Zidentyfikuj ewentualne problemy i wprowadź korekty przed dokonaniem odbioru.
Jakie są najczęstsze problemy przy montażu wentylacji?
Najczęstsze problemy to błędy w montażu kanałów, niewłaściwe rozmieszczenie urządzeń oraz brak szczelności systemu. Każdy z tych problemów może prowadzić do nieefektywnej wentylacji i wyższych kosztów eksploatacji. Zadbaj o dokładność montażu z zgodnością z dokumentacją, aby uniknąć takich sytuacji.
