Wentylacja archiwum i chłodzenie serwerowni — różne wymagania

Archiwum i serwerownia bywają umieszczane w tej samej części budynku, ale ich instalacji nie powinno się projektować według jednego schematu. W archiwum liczą się stabilne warunki odpowiednie dla rodzaju przechowywanych materiałów. W serwerowni głównym zadaniem instalacji jest ciągłe odprowadzanie ciepła wydzielanego przez urządzenia.

Wentylacja archiwum a chłodzenie serwerowni

Wentylacja odpowiada za wymianę powietrza. Chłodzenie usuwa zyski ciepła. W małej serwerowni oba zagadnienia muszą być skoordynowane, lecz zwykłe zwiększenie strumienia powietrza wentylacyjnego nie zastąpi instalacji chłodniczej dobranej do obciążenia urządzeń IT.

W archiwum parametry zależą od rodzaju zbiorów. Innych warunków mogą wymagać dokumenty papierowe, fotografia, materiały audiowizualne czy nośniki elektroniczne. Zamiast przyjmować jedną temperaturę dla każdego magazynu, projektant powinien uzyskać wymagania archiwisty lub użytkownika i odnieść je do zaleceń właściwych dla konkretnych materiałów.

Informacje potrzebne przed projektem

• rodzaj, ilość i sposób przechowywania materiałów archiwalnych,
• wymagane przedziały temperatury i wilgotności oraz dopuszczalne wahania,
• moc urządzeń IT obecna i planowana,
• czas pracy oraz dopuszczalna długość przerwy w chłodzeniu,
• wydzielanie ciepła przez zasilacze awaryjne i pozostałe wyposażenie,
• wymagany poziom filtracji i dopuszczalne zapylenie,
• sposób monitorowania parametrów i przekazywania alarmów,
• scenariusz pożarowy oraz wymagania rzeczoznawcy do spraw zabezpieczeń przeciwpożarowych.

Jak projektuje się archiwum

Najpierw ustala się wymagania dla zbiorów, a następnie analizuje wpływ przegród, nasłonecznienia, wilgoci i sposobu użytkowania. Projekt może obejmować wentylację, ogrzewanie, chłodzenie, osuszanie lub nawilżanie, ale nie każdy obiekt potrzebuje wszystkich tych funkcji.

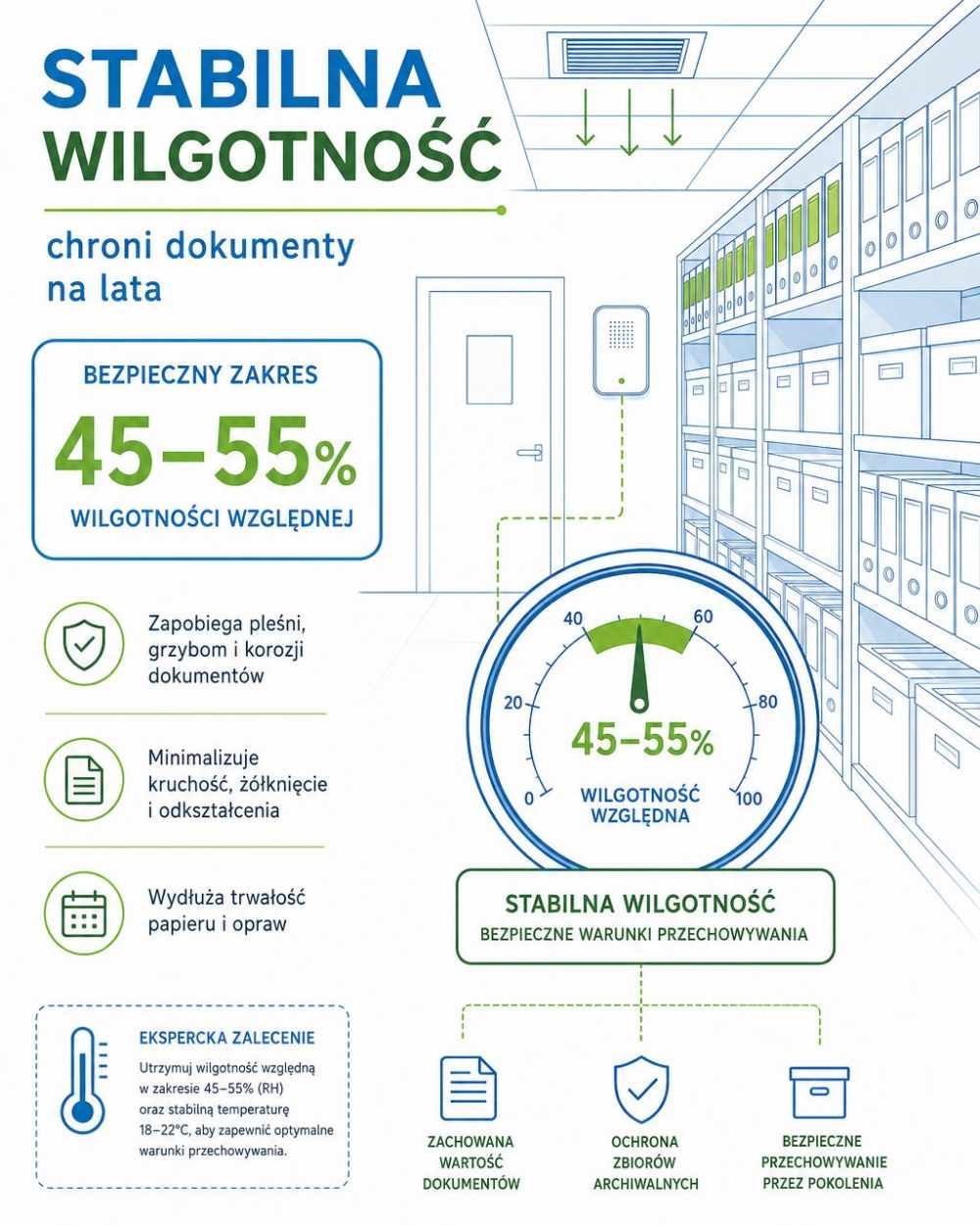

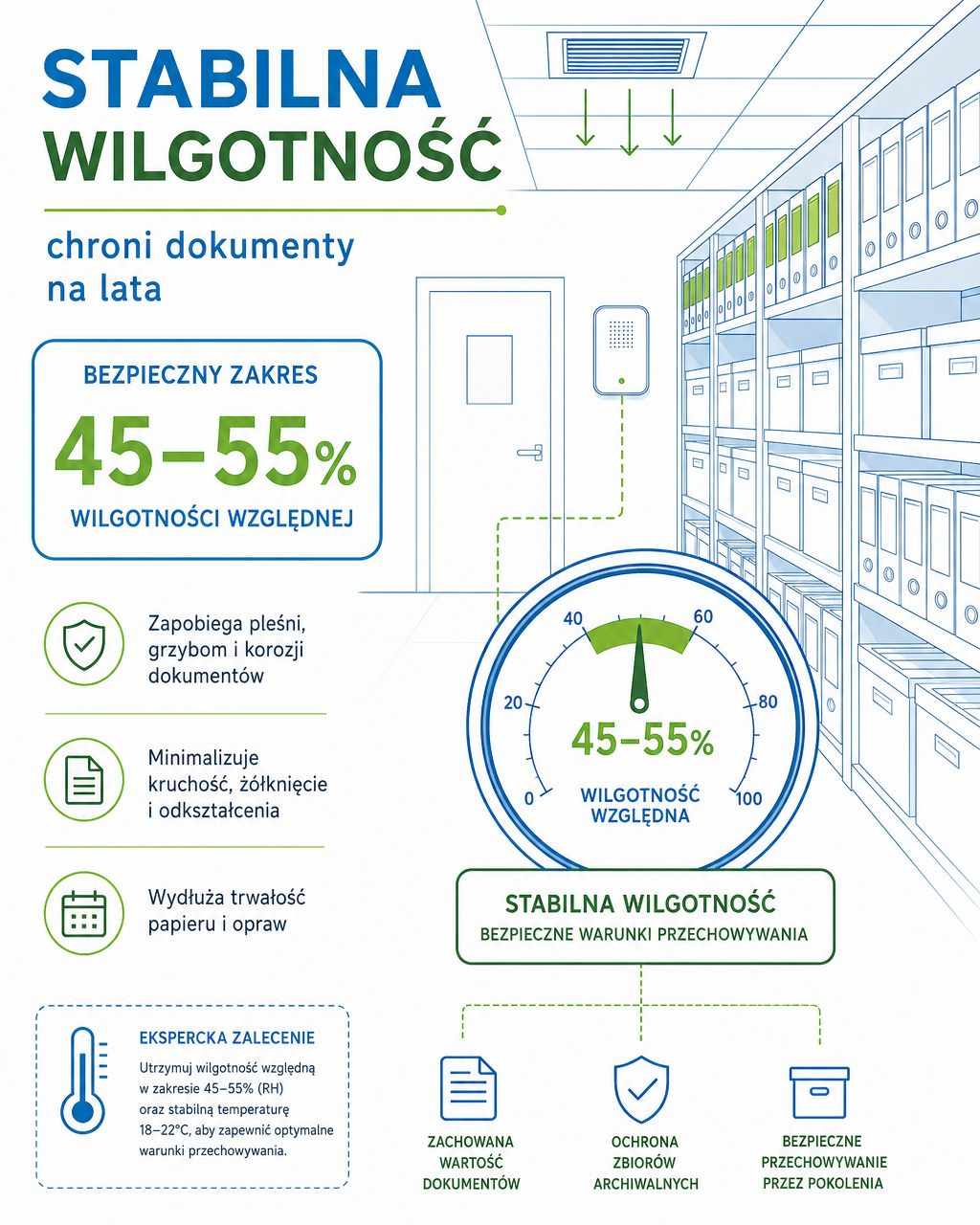

W praktyce ważna jest nie tylko wartość zadana, lecz także stabilność warunków i ciągły pomiar. Czujniki należy rozmieścić tak, aby pokazywały warunki w strefie przechowywania, a nie wyłącznie przy nawiewniku. Trzeba również przewidzieć sposób reagowania na alarm i dokumentowania parametrów.

Jak projektuje się serwerownię

Podstawą jest bilans zysków ciepła od rzeczywiście planowanych urządzeń, z uwzględnieniem możliwej rozbudowy. Dobiera się moc chłodniczą, sposób rozprowadzenia powietrza oraz pracę instalacji przy wysokiej temperaturze zewnętrznej. Warto sprawdzić, czy nawiew dociera do stref poboru powietrza przez urządzenia, a ogrzane powietrze nie wraca krótką drogą na wlot jednostki chłodzącej.

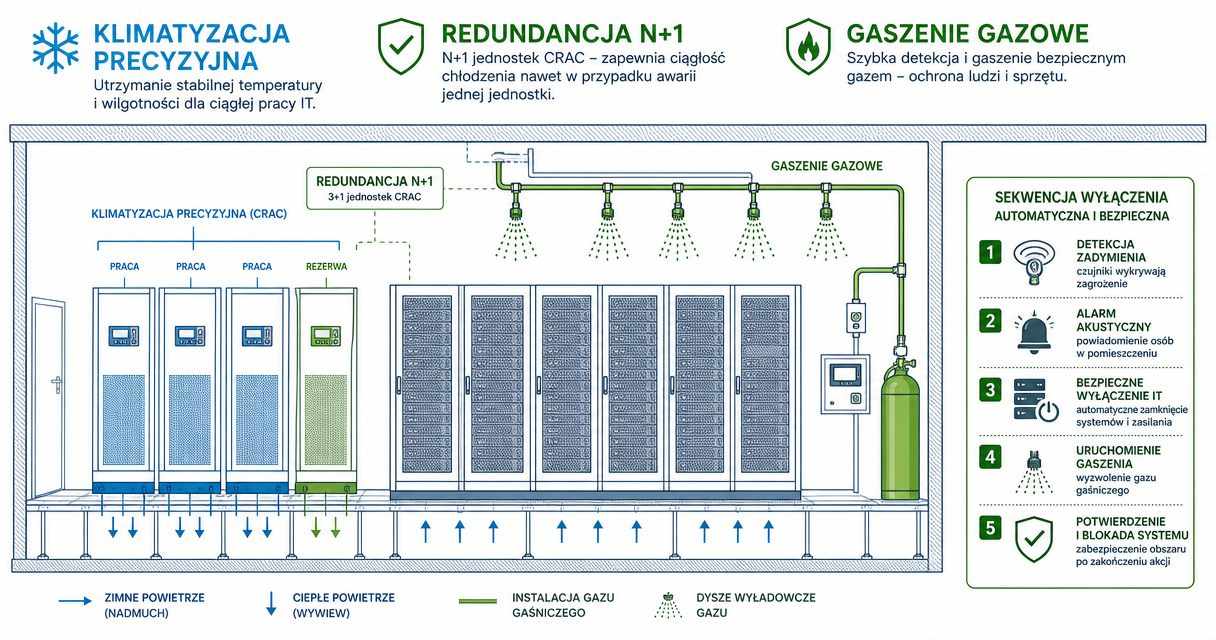

Rezerwa N+1 oznacza dodatkową jednostkę ponad liczbę niezbędną do pokrycia obciążenia. Nie jest jednak obowiązkiem w każdej serwerowni. Jej zastosowanie powinno wynikać z analizy ciągłości działania, czasu reakcji serwisu, dostępności części i skutków przestoju. W małym pomieszczeniu równie ważne mogą być niezależne zasilanie, alarm temperatury i możliwość szybkiego przełączenia urządzeń.

Koordynacja z ochroną przeciwpożarową

Rodzaj systemu gaśniczego wynika z projektu ochrony przeciwpożarowej i oceny ryzyka. Gaszenie gazowe nie jest automatycznie obowiązkowe w każdej serwerowni. Jeśli zostanie przewidziane, wentylacja, klapy i automatyka muszą współpracować z jego scenariuszem działania.

Czego unikać

• wspólnej regulacji dla archiwum i serwerowni bez rozdzielenia ich wymagań,
• przyjmowania jednej temperatury dla wszystkich rodzajów zbiorów,
• doboru chłodzenia serwerowni bez bilansu zysków ciepła,
• wpisywania N+1 lub gaszenia gazowego jako obowiązkowego rozwiązania bez analizy,
• braku pomiaru, alarmów i uzgodnionego sposobu reakcji użytkownika.

Narzędzia i zasoby

• Projekty instalacji klimatyzacji i wentylacji dla firm i instytucji
• Miejsce montażu central wentylacyjnych
• Krok po kroku - wentylacja w budynkach przemysłowych
• Archiwa Państwowe — zabezpieczanie dokumentacji
• Wskazówki Archiwów Państwowych dotyczące budynku archiwum

FAQ

Jaka temperatura powinna być w serwerowni? Wartość należy ustalić zgodnie z wymaganiami producentów urządzeń, sposobem ich rozmieszczenia i polityką operatora. Ważny jest także pomiar temperatury przy wlotach powietrza do sprzętu.

Jakie warunki są wymagane w archiwum? Zależą od rodzaju przechowywanych materiałów. Dokumentacja papierowa, fotografie i nośniki audiowizualne nie powinny być automatycznie objęte jednym zestawem parametrów.

Czy każda serwerownia wymaga układu N+1? Nie. Rezerwę dobiera się do skutków awarii i wymaganego poziomu ciągłości działania. N+1 jest jednym z możliwych rozwiązań.

Czy serwerownia i archiwum mogą mieć wspólną instalację? Możliwość wspólnych elementów trzeba sprawdzić projektowo, ale strefy powinny mieć niezależnie określone parametry i sposób regulacji.

Czy gaszenie gazowe jest obowiązkowe w serwerowni? Nie w każdym przypadku. Jeśli taki system wynika z projektu ochrony przeciwpożarowej, instalacje wentylacyjne muszą zostać z nim skoordynowane.
