Budynek. Dom jednorodzinny o powierzchni około 130 m². Gliwice. Budynek leży w strefie opieki konserwatorskiej, ale nie jest obiektem zabytkowym.
Problem. W budynku nie było żadnych kominów: ani wentylacyjnych, ani takich, które dałoby się wykorzystać do poprowadzenia układu wentylacyjnego lub spalinowego. Bez nich nie można było zaprojektować instalacji gazowej z odbiornikami wymagającymi odprowadzenia spalin.
Rozwiązanie. Zaprojektowaliśmy system kominowy dobudowany na elewacji budynku i wyprowadzony ponad dach. Wykonawstwo nie należy do zakresu ERAN. Komin spalinowy to dwuścienny system ze stali nierdzewnej 80/125 w izolacji. Komin wentylacyjny ma średnicę 150 mm, izolację z wełny mineralnej 30 mm i płaszcz ze stali nierdzewnej. Elewacja pozwoliła zrealizować inwestycję bez niszczenia pomieszczeń. Prace we wnętrzu prędzej czy później oznaczałyby remonty, których instalator nie wykonałby własnymi siłami. Potrzebne byłyby kolejne ekipy budowlane, a to podnosi koszty i komplikuje całą inwestycję.

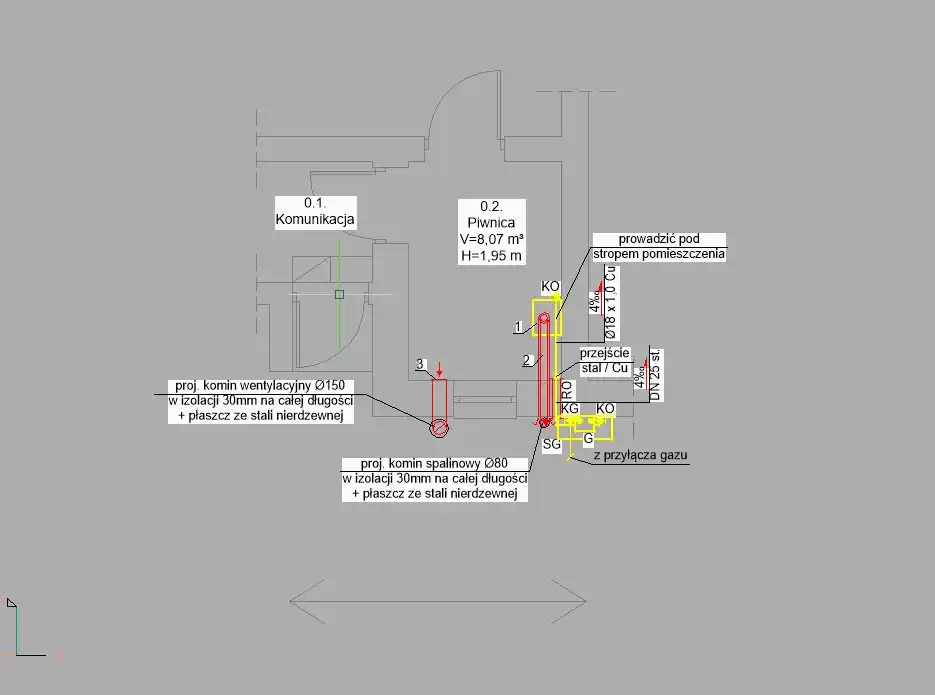

Rys. 1. Rzut piwnicy (fragment projektu): trasa instalacji gazowej pod stropem oraz projektowane kominy, spalinowy Ø80 i wentylacyjny Ø150, oba w izolacji 30 mm na całej długości z płaszczem ze stali nierdzewnej.

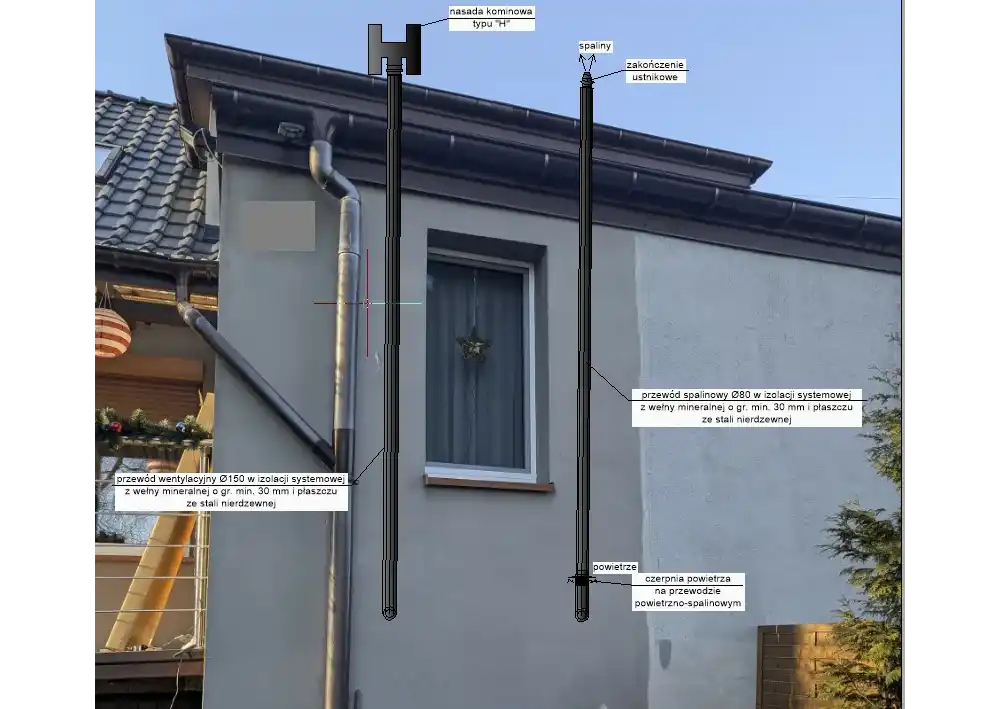

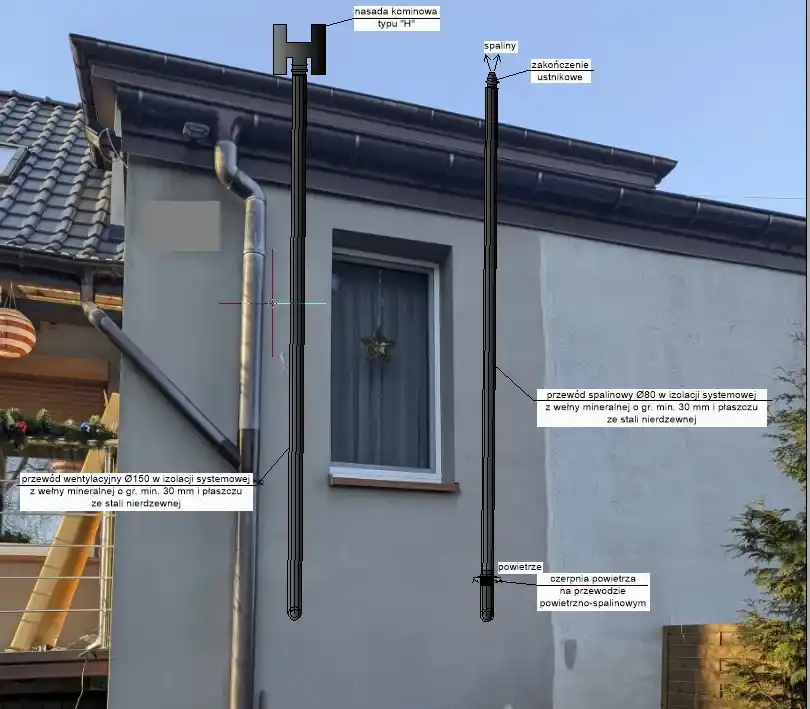

Rys. 2. Wizualizacja na elewacji: komin spalinowy Ø80 z zakończeniem ustnikowym i czerpnią powietrza na przewodzie powietrzno-spalinowym oraz komin wentylacyjny Ø150 z nasadą typu „H”.
Uzgodnienia. Rozwiązanie zaakceptował urząd, a miejski konserwator zabytków zaopiniował je pozytywnie.
Efekt. Byłem na tej budowie kierownikiem. Instalacja została odebrana i działa poprawnie. Całość zamknęła się w 6 miesiącach.
