Kotłownia gazowa to nie tylko kocioł ustawiony w wydzielonym pomieszczeniu. Jest całym układem, który ma bezpiecznie doprowadzić paliwo, wytworzyć potrzebną ilość ciepła i przekazać je do instalacji budynku. O jej rozwiązaniu decydują między innymi moc urządzeń, rodzaj gazu, sposób odprowadzania spalin oraz funkcja i wielkość obiektu.
W domu jednorodzinnym źródłem ciepła może być pojedynczy kocioł. W budynku wielorodzinnym, zakładzie lub obiekcie usługowym układ bywa znacznie bardziej rozbudowany i obejmuje kilka kotłów pracujących w kaskadzie. W obu przypadkach punkt wyjścia jest ten sam: obliczenie zapotrzebowania na ciepło i sprawdzenie warunków technicznych.
Jak działa kotłownia gazowa?
Gaz dopływa instalacją do palnika, gdzie jest spalany w kontrolowanych warunkach. Powstałe ciepło trafia przez wymiennik do wody krążącej w instalacji ogrzewczej. Pompy kierują ją dalej do grzejników, ogrzewania podłogowego, nagrzewnic wentylacyjnych lub innych odbiorników.
Automatyka steruje pracą kotła i poszczególnych obiegów. Reaguje na temperaturę zewnętrzną, zapotrzebowanie budynku oraz sygnały z czujników. Jeżeli kotłownia przygotowuje ciepłą wodę użytkową, projekt określa również sposób jej podgrzewania, pojemność zasobnika lub parametry wymiennika oraz działanie cyrkulacji.
W nowoczesnych instalacjach stosuje się najczęściej kotły kondensacyjne. Odzyskują one część energii z pary wodnej zawartej w spalinach. Rzeczywisty efekt zależy jednak od temperatury wody powracającej z instalacji, nastaw automatyki i sposobu eksploatacji. Sama nazwa urządzenia nie gwarantuje niskiego zużycia gazu.
Co znajduje się w kotłowni?
Zakres wyposażenia dobiera się indywidualnie, ale typowa instalacja może obejmować:
- jeden kocioł lub kaskadę kotłów,
- instalację gazową z wymaganą armaturą,
- układ powietrzno-spalinowy albo komin,
- rozdzielacze, pompy i zawory regulacyjne,
- naczynia wzbiorcze i zawory bezpieczeństwa,
- układ przygotowania ciepłej wody,
- automatykę, czujniki i sterowanie,
- instalację uzupełniania i uzdatniania wody,
- odprowadzenie kondensatu,
- urządzenia pomiarowe oraz rozwiązania bezpieczeństwa wymagane dla danego obiektu.
W dużej kotłowni dochodzą kolejne obiegi, rezerwa urządzeń, bardziej rozbudowany system sterowania oraz współpraca z automatyką budynku. Projekt powinien też zapewnić miejsce na obsługę, przeglądy i wymianę urządzeń. Tego często brakuje w koncepcjach przygotowanych wyłącznie na podstawie wymiarów katalogowych kotła.

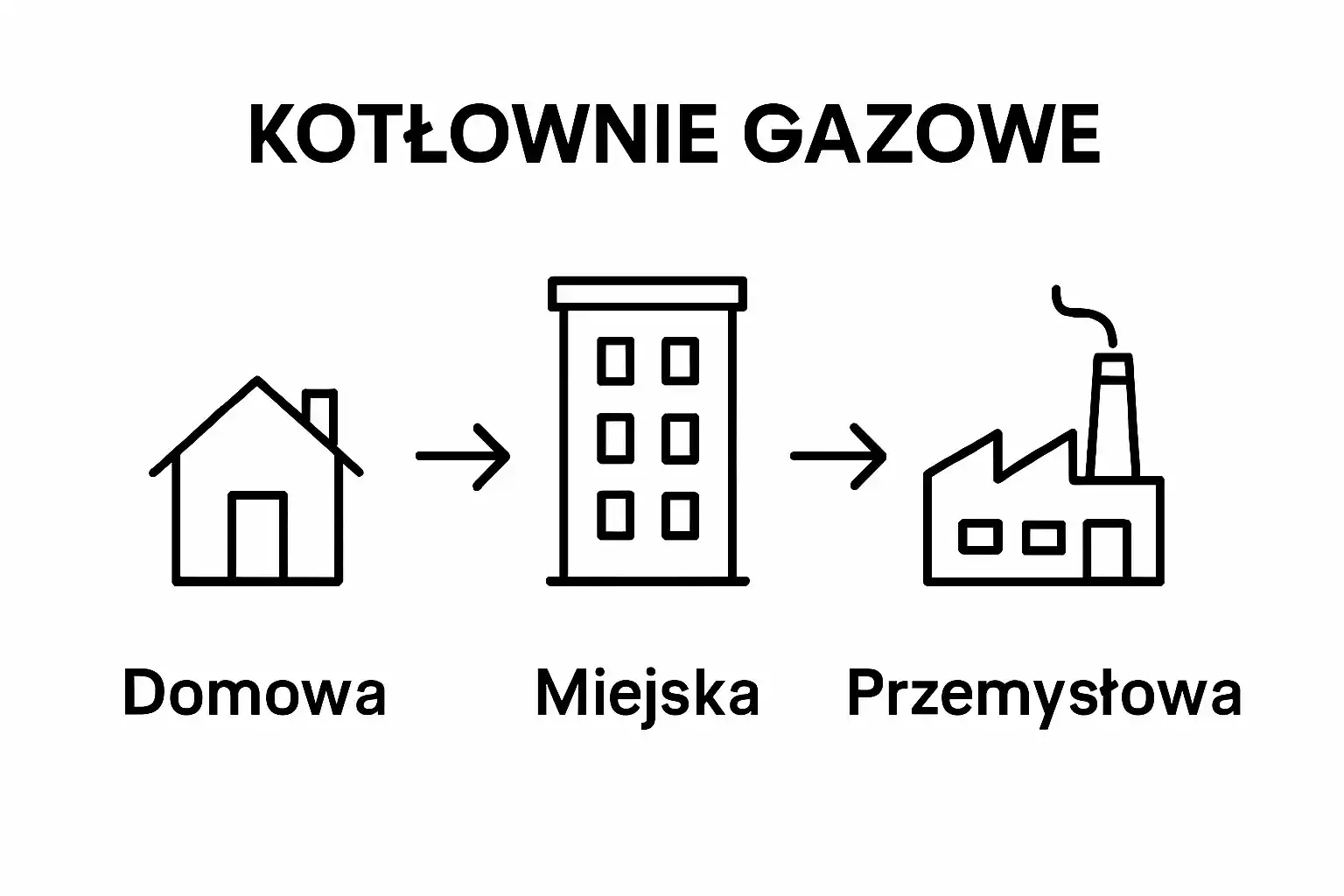

Rodzaje kotłowni gazowych
Najprostszy podział wynika ze skali i przeznaczenia obiektu.
Kotłownia dla domu jednorodzinnego zwykle zasila ogrzewanie i przygotowuje ciepłą wodę. Ważne są niewielkie wymiary, cicha praca i możliwość współpracy z ogrzewaniem podłogowym albo grzejnikami.
Kotłownia dla budynku wielorodzinnego musi poradzić sobie z większą zmiennością poboru. Często wykorzystuje kilka kotłów, dzięki czemu moc może być stopniowana, a część urządzeń wyłączana przy małym zapotrzebowaniu.
Kotłownia dla obiektu usługowego lub przemysłowego bywa projektowana nie tylko dla ogrzewania. Może zasilać wentylację, technologię albo kilka instalacji pracujących przy różnych parametrach.
Osobną kwestią jest rodzaj paliwa. Gaz ziemny i gaz płynny mają inne właściwości, dlatego różnią się wymagania dotyczące instalacji, lokalizacji urządzeń i bezpieczeństwa. Rozwiązania nie można przenosić z jednego rodzaju gazu na drugi bez sprawdzenia warunków technicznych.
Kotłownia czy pojedynczy kocioł w pomieszczeniu technicznym?
W języku potocznym kotłownią nazywa się każde pomieszczenie z kotłem. Przepisy rozróżniają jednak urządzenia w zależności od ich łącznej mocy i miejsca instalacji.
Zgodnie z obowiązującymi warunkami technicznymi kotły gazowe o łącznej mocy do 30 kW mogą być instalowane w pomieszczeniach nieprzeznaczonych na stały pobyt ludzi, jeżeli spełnione są wymagania dla urządzeń gazowych. Przy mocy powyżej 30 kW do 60 kW wymagane jest pomieszczenie techniczne albo budynek wolno stojący przeznaczony na kotłownię. Dla mocy powyżej 60 kW do 2000 kW urządzenia instaluje się w pomieszczeniu służącym wyłącznie temu celowi lub w osobnym budynku kotłowni. Jeszcze większe źródła wymagają budynku wolno stojącego.
To tylko część wymagań. Projektant sprawdza również kubaturę i wysokość pomieszczenia, wentylację, drogę spalin, odporność ogniową przegród, dostęp do urządzeń oraz przepisy odnoszące się do konkretnego budynku.
Praktyczną checklistę dotyczącą wysokości, kubatury, wentylacji i lokalizacji urządzeń opisaliśmy w artykule kotłownia w domu – warunki techniczne.
Wentylacja, spaliny i bezpieczeństwo
Urządzenie gazowe musi mieć zapewnione warunki spalania zgodne z jego konstrukcją i dokumentacją producenta. Inaczej projektuje się kocioł pobierający powietrze z pomieszczenia, a inaczej urządzenie z zamkniętą komorą spalania.
Nie wolno zasłaniać otworów wentylacyjnych ani samodzielnie zmieniać układu powietrzno-spalinowego. W pomieszczeniu z urządzeniem pobierającym powietrze do spalania z wnętrza i grawitacyjnym odprowadzeniem spalin nie stosuje się mechanicznej wentylacji wyciągowej. Mogłaby ona zaburzyć ciąg i spowodować cofanie spalin.
Bezpieczeństwo zależy także od prawidłowej eksploatacji. Instalacja gazowa, przewody spalinowe i wentylacyjne podlegają okresowym kontrolom. Zakres i częstotliwość należy ustalać zgodnie z Prawem budowlanym, przepisami przeciwpożarowymi oraz instrukcjami urządzeń.
Co powinien zawierać projekt kotłowni?
Dokumentacja powinna być przygotowana dla konkretnego budynku. Zwykle obejmuje:
- obliczenie zapotrzebowania na moc,
- dobór liczby i rodzaju kotłów,
- schemat technologiczny,
- układ instalacji gazowej oraz rozwiązanie odprowadzania spalin,
- dobór pomp, armatury i zabezpieczeń,
- rozwiązania dla wentylacji i odprowadzenia kondensatu,
- automatykę oraz sposób sterowania obiegami,
- rzuty, przekroje i opis techniczny,
- wymagane uzgodnienia właściwe dla inwestycji.
Projekt trzeba skoordynować z architekturą, konstrukcją, instalacją elektryczną i pozostałymi instalacjami sanitarnymi. Jeśli inwestycja obejmuje również przewody gazowe w budynku, zobacz zakres projektu instalacji gazowej.
Od czego zależą koszty kotłowni?
Największy wpływ mają moc, liczba kotłów, rodzaj komina lub systemu powietrzno-spalinowego, liczba obiegów, sposób przygotowania ciepłej wody oraz zakres automatyki. W modernizowanym budynku dochodzą koszty dostosowania pomieszczenia i połączenia nowego źródła z istniejącą instalacją.
Jeżeli chcesz oszacować cały układ grzewczy, zobacz również, ile kosztuje centralne ogrzewanie i co powinno znaleźć się w wycenie.
Nie warto porównywać ofert wyłącznie na podstawie ceny kotła. Dwie instalacje z takim samym urządzeniem mogą znacząco różnić się wyposażeniem, zabezpieczeniami i jakością regulacji. Rzetelna wycena powinna powstać po określeniu zakresu i przygotowaniu przynajmniej koncepcji technicznej.

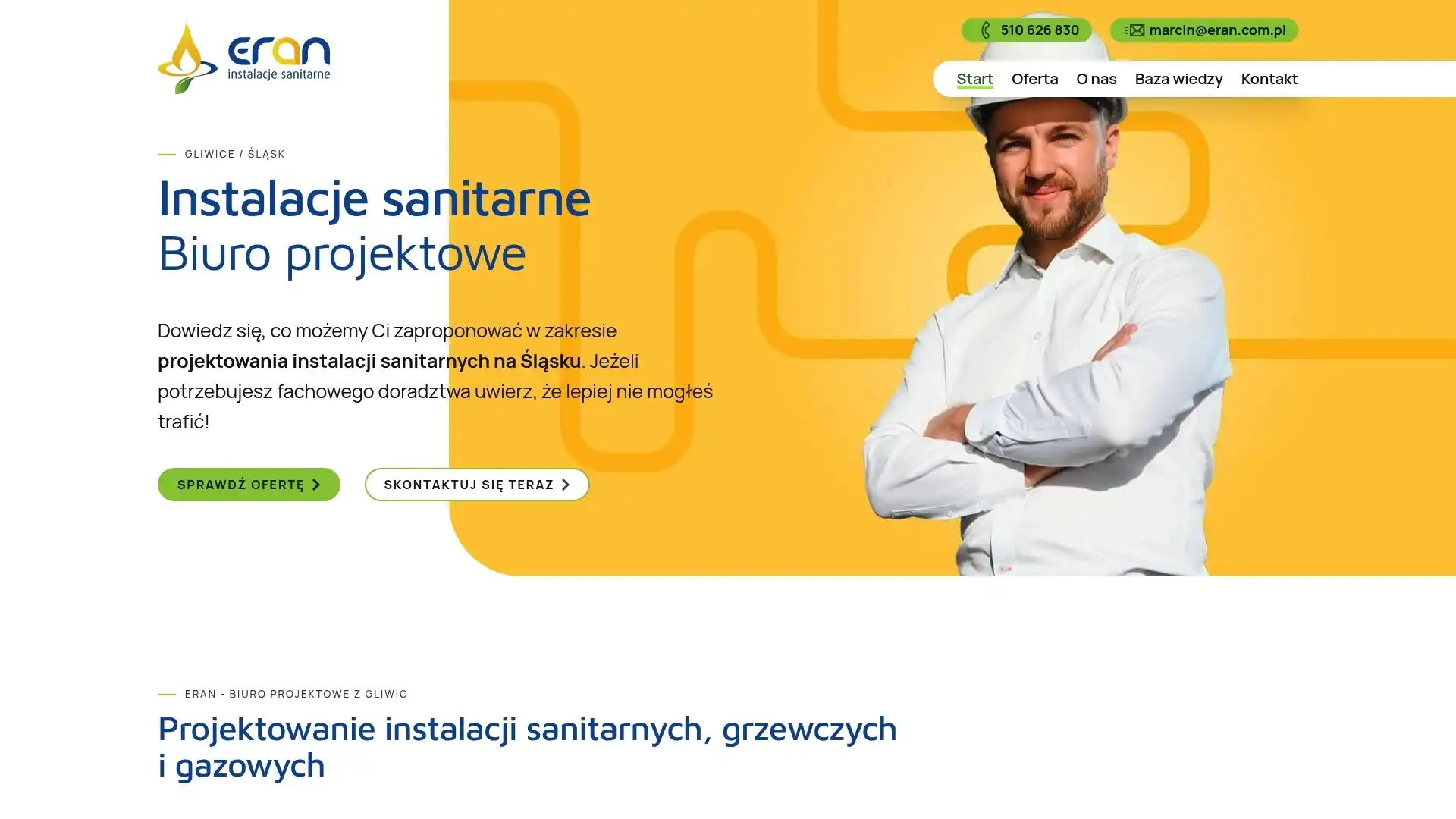

ERAN zajmuje się projektowaniem instalacji i kotłowni. Nie prowadzimy montażu urządzeń. Dzięki temu dokumentacja może być podstawą do porównania ofert wykonawców według tego samego, jasno opisanego zakresu. W sprawie projektu możesz skontaktować się z biurem.
Najczęstsze pytania
Czy kotłownia gazowa zawsze musi być osobnym pomieszczeniem?
Nie. Zależy to między innymi od łącznej mocy urządzeń, rodzaju budynku i konstrukcji kotła. Każdy przypadek trzeba sprawdzić według aktualnych przepisów i dokumentacji urządzenia.
Czy detektor gazu jest zawsze wymagany?
Nie w każdej instalacji obowiązuje taki sam zestaw urządzeń. Potrzeba zastosowania detekcji i automatycznego odcięcia gazu wynika z rodzaju obiektu, mocy, przyjętych rozwiązań oraz właściwych przepisów i uzgodnień.
Czy kocioł kondensacyjny współpracuje ze starymi grzejnikami?
Może współpracować, ale warunki jego pracy trzeba sprawdzić obliczeniowo. Jeżeli instalacja wymaga wysokiej temperatury zasilania, efekt kondensacji może być ograniczony. Czasem potrzebna jest regulacja instalacji albo zmiana części grzejników.
Kiedy warto zastosować kaskadę kotłów?
Najczęściej w większych obiektach, w których zapotrzebowanie na ciepło mocno zmienia się w ciągu roku. Kilka urządzeń pozwala stopniować moc i zapewnić częściową rezerwę. Zasadność takiego rozwiązania powinna wynikać z obliczeń, a nie z samej powierzchni budynku.
